Артикул: 119-523
Модель: УЕ-973-9
Секция: Дополнительная

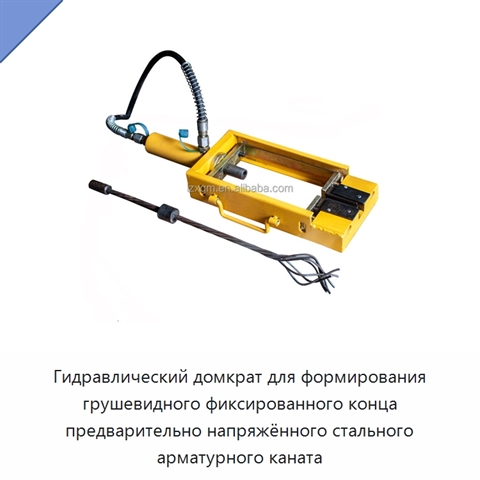

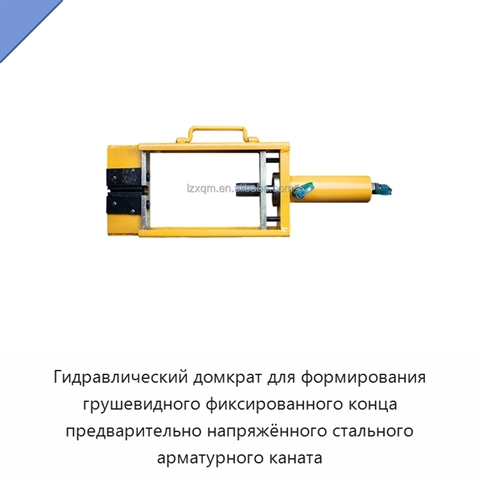

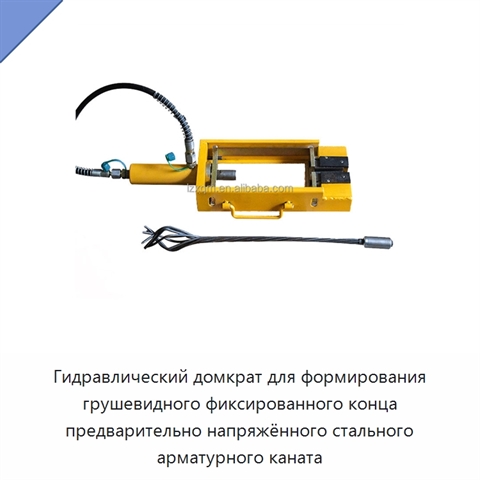

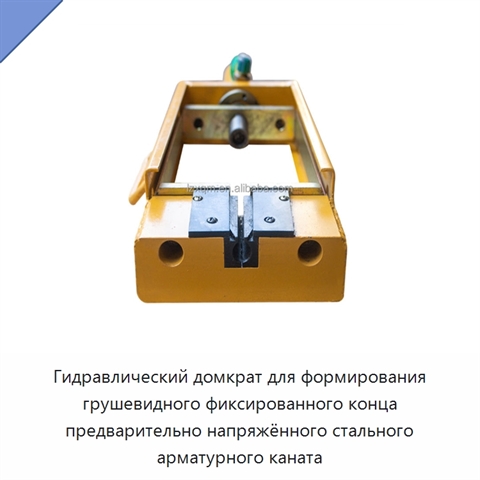

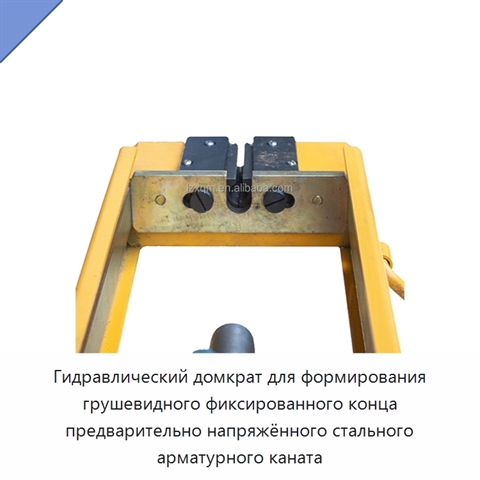

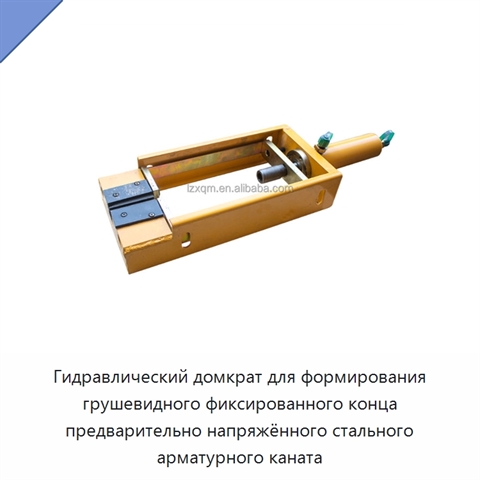

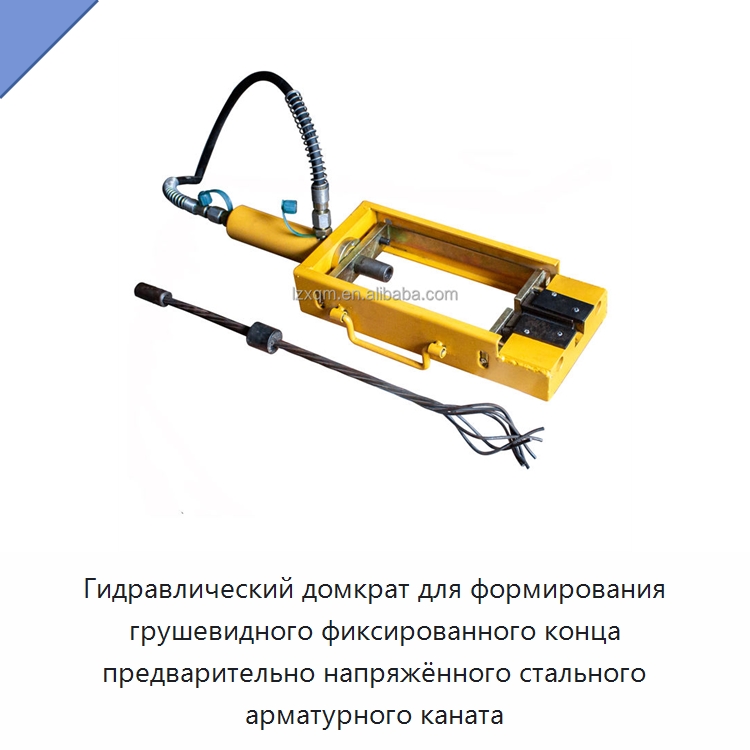

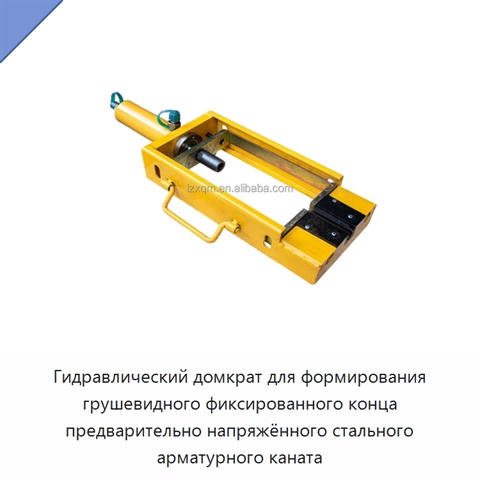

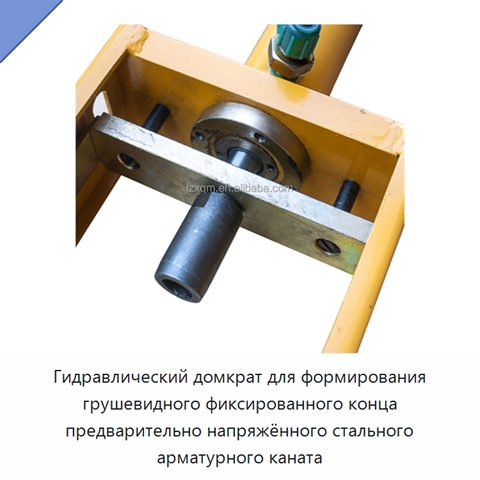

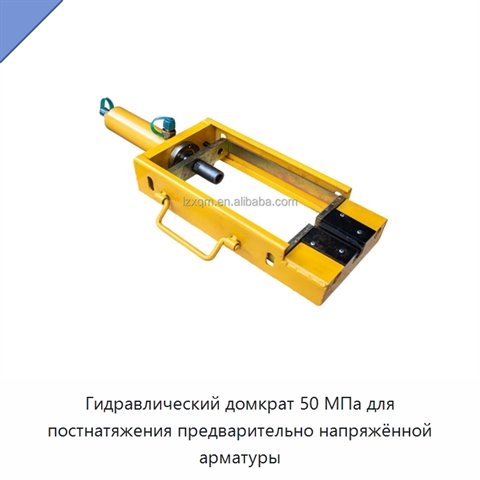

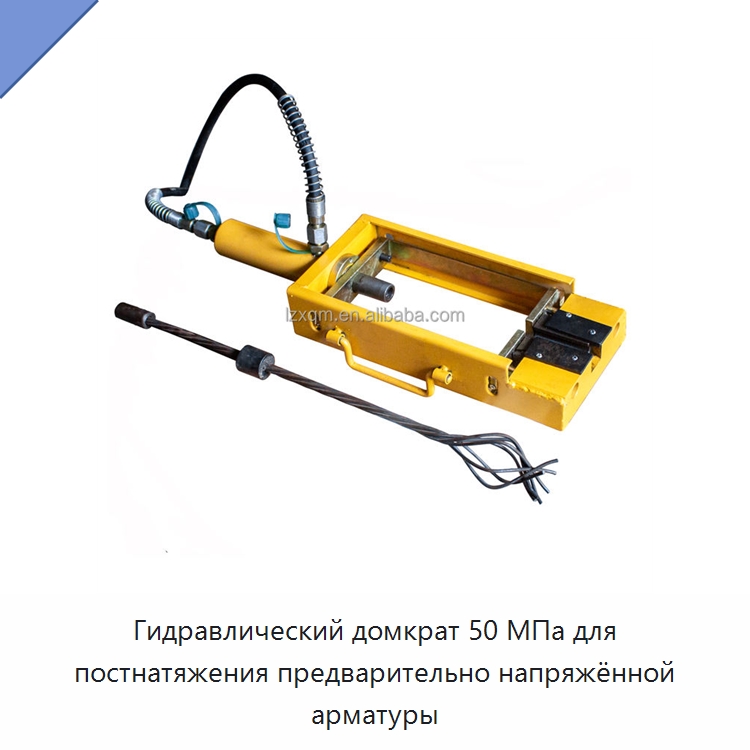

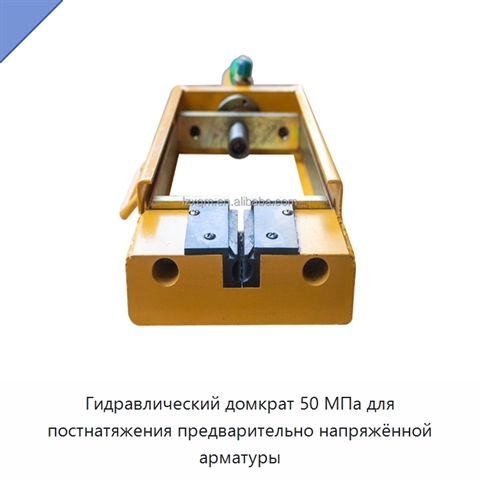

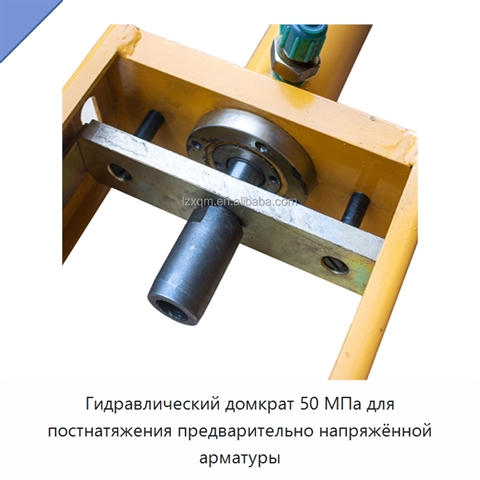

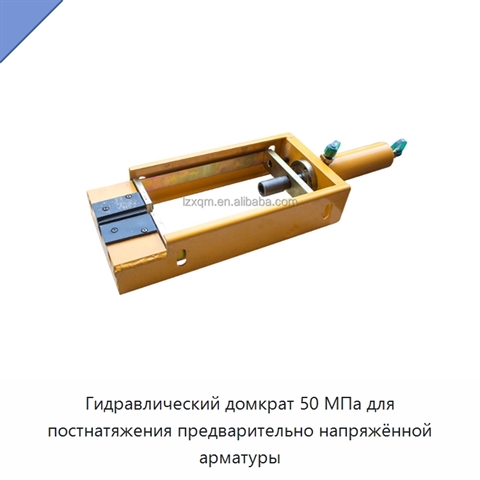

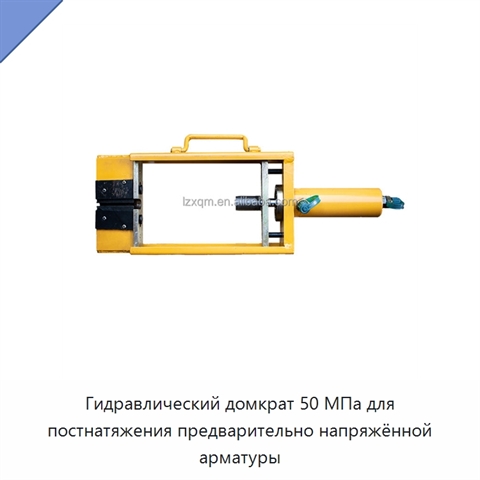

Гидравлический домкрат для формирования грушевидного фиксированного конца предварительно напряжённого стального арматурного каната
Гидравлический домкрат обжимает фиксированный конец предварительно напряжённого стального арматурного каната, придавая ему грушевидную цветкообразную форму. Сформированный участок удерживается, обжимается и анкеруется в бетоне совместно с сеткой, спиральной арматурой, хомутами или другим конструкционным армированием. В результате образуется самоанкерующаяся анкерная головка, поэтому отдельный анкер на фиксированном конце не требуется. После замены пластины, зажимающей канат, домкрат может работать с другими типоразмерами. Конструкция состоит из гидравлического домкрата, головки, рамы, зажимных пластин арматурного каната и комплекта механизмов освобождения зажима. Канат пропускают через зажимную пластину в пластину прижимной головки; усилие пружины обеспечивает начальный лёгкий зажим. После заполнения гидроцилиндра маслом канат фиксируется за счёт угла установки зажимной пластины. При перемещении поршня в конечное положение участок каната между зоной зажима и прижимной головкой прессуется в грушевидную форму. Домкрат предназначен преимущественно для арматурных канатов диаметром 12.7 и 15.24 мм. Номинальное давление масла составляет 50 МПа, номинальное тяговое усилие — 35.5 кН, ход обжатия — 70 мм. Площадь поршня натяжения равна 0.0071 м², а площадь возвратного поршня — 0.0045 м². Габаритные размеры домкрата составляют 181×86×599 мм, масса — 20 кг. *
Задать вопрос Искать на Baidu
*) Примечание: описание предоставлено иностранным производителем и опубликовано в авторской редакции. Информация о товаре соответствует документации производителя. Инженеры отдела 91Т проводят плановую техническую редактуру материала для уточнения терминологии и повышения удобства восприятия.
Какую задачу решает гидравлический домкрат для обжатия арматурного каната
Гидравлический домкрат используют для обжатия фиксированного конца предварительно напряжённого стального арматурного каната диаметром 12.7 или 15.24 мм в грушевидную форму с последующей анкеровкой сформированного участка в бетоне.
Характеристики УЕ-973-9
Модель (по базе 91Т)УЕ-973-9
Область примененияпоследующее натяжение напрягаемого арматурного каната, предварительно напряжённый бетон, проекты с последующим натяжением, натяжение предварительно напряжённого бетона
Тип губкилуковичный тип
Материалсталь, нержавеющая сталь, легированная сталь
Максимальная высота500
Максимальное давление50 МПа
Источник питанияэлектрический, гидравлический
Типгидравлический домкрат
Гидравлический домкрат для обжатия арматурного каната изготавливается в различных исполнениях, типоразмерах и комплектациях. Технические характеристики УЕ-973-9 могут быть изменены под требования заказчика.
Дата последней проверки актуальности информации: 31.07.26
Производитель и характеристики проверены.
