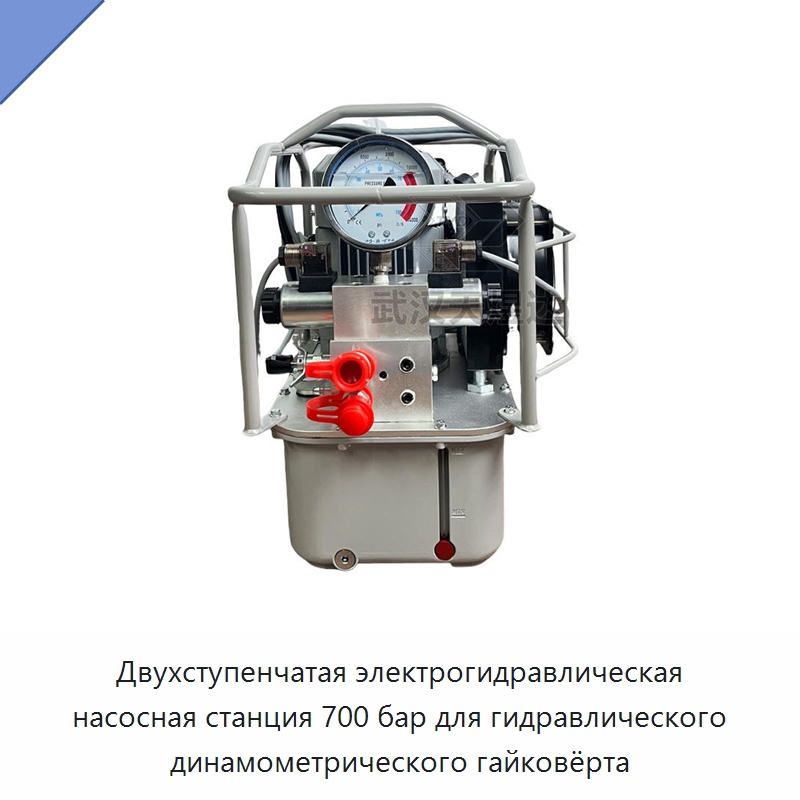

Двухступенчатая электрогидравлическая насосная станция 700 бар для гидравлического динамометрического гайковёрта

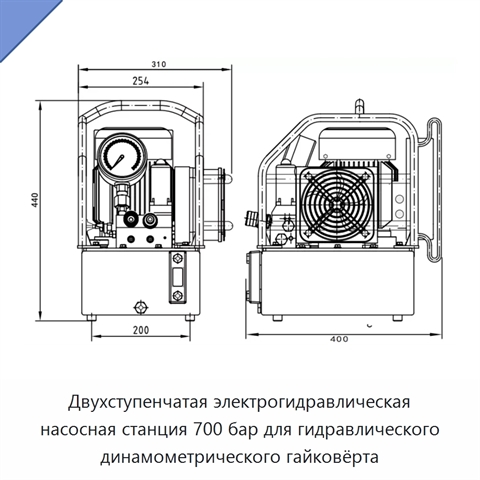

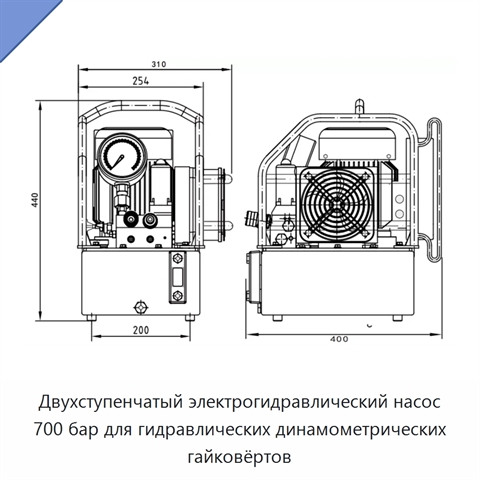

Электрогидравлическая насосная станция с двухступенчатым насосом предназначена для питания гидравлических динамометрических гайковёртов. Выходное давление регулируется в диапазоне от 40 до 700 бар, что соответствует максимальному рабочему давлению 70 МПа или 10 000 фунтов на квадратный дюйм. Двухскоростная схема автоматически переключает три варианта расхода и два уровня давления: при низком давлении подача составляет 6 л/мин, при высоком — 0,8 л/мин. Станция оснащена электродвигателем мощностью 1,1 кВт с питанием от сети 220 В, 50 Гц и масляным резервуаром объёмом 8 л. Корпус насоса выполнен из алюминиево-титанового сплава, в конструкции также применяется нержавеющая сталь. Габариты составляют 394 × 300 × 420 мм, масса — 28 кг, что обеспечивает удобство перемещения оборудования на объекте. Стандартная конфигурация одновременно питает два гидравлических динамометрических гайковёрта, специальная конфигурация рассчитана на работу с четырьмя гайковёртами. Насосная головка построена на нескольких симметрично размещённых радиальных плунжерных насосах, благодаря чему конструкция остаётся компактной, работает плавно и обладает увеличенным ресурсом. Управляющие клапаны выполнены в виде встроенных картриджных клапанов высокой степени интеграции. Радиатор с вентилятором поддерживает температурный режим масла: вентилятор включается при температуре 35 °C. Специализированная плата со встроенными интегральными схемами автоматически останавливает насос через 30 с бездействия, снимает давление при включении питания и после каждой остановки насоса. Электрическая часть также включает защиту электродвигателя от перегрузки и сигнальную цепь.
