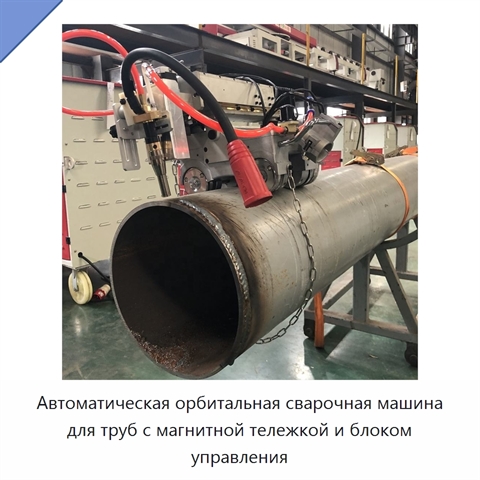

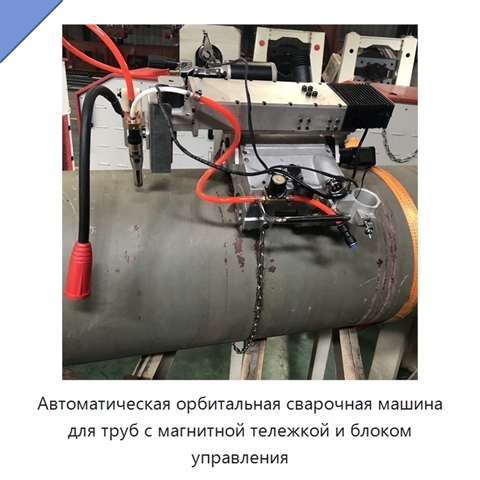

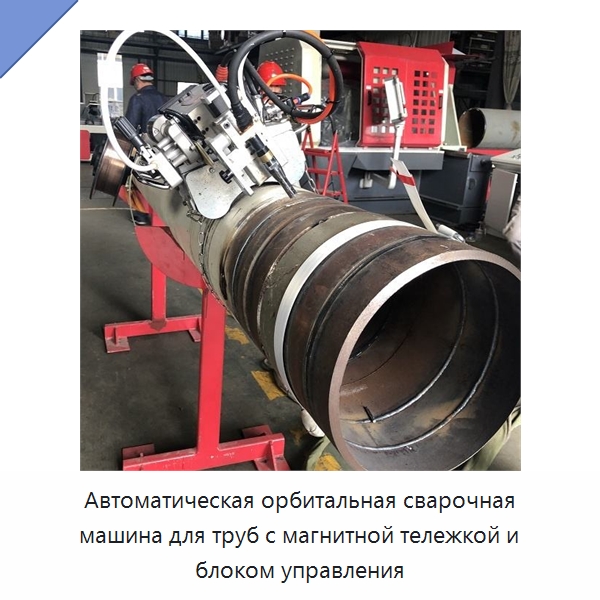

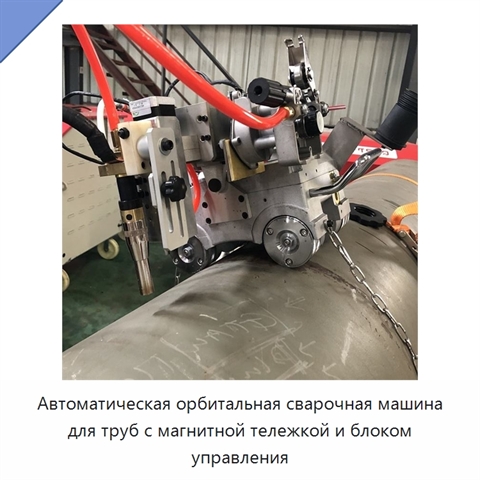

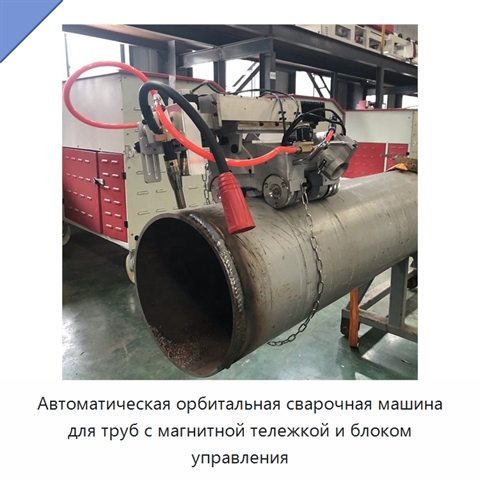

Автоматическая орбитальная сварочная машина для труб с магнитной тележкой и блоком управления

Автоматическая орбитальная сварочная машина выполняет всепозиционную сварку неподвижной трубы за счёт перемещения сварочной тележки по её наружной поверхности. Тележка удерживается магнитными колёсами; при работе с немагнитными материалами применяется направляющая дорожка. Сварка ведётся плавящейся проволокой в защитном газе и охватывает заполнение разделки и выполнение облицовочного прохода. При необходимости аргонодуговая операция выполняется вручную. Машина рассчитана на трубы диаметром не менее 150 мм и толщиной от 1.3 до 30 мм. Для толстостенных труб применяется многослойная многопроходная сварка. Возможна работа со стыками труб, а также с соединениями труб с отводами и тройниками. Используется сплошная или порошковая сварочная проволока диаметром от 1.0 до 1.6 мм. Свариваемыми материалами служат углеродистая, нержавеющая, легированная и низкотемпературная сталь. Эксплуатация возможна в помещении и на открытом воздухе при температуре от −20 до 45 °C и относительной влажности от 20 до 90 % без образования конденсата. Тележка движется по наружному диаметру трубы с постоянной скоростью. Сварочная горелка регулируется по высоте, допускает точную настройку положения, поперечные колебания и выдержку с левой и правой стороны шва. Привод перемещения включает двигатель постоянного крутящего момента, высокоточный планетарный редуктор и червячную передачу. Колебание горелки и регулировка её высоты выполняются шаговыми двигателями через планетарные редукторы и линейные направляющие. Двигатели перемещения, колебания и подъёма оснащены энкодерами для обратной связи по положению и скорости. Рамная конструкция тележки изготовлена из авиационного алюминиевого сплава, её масса составляет около 14 кг. Для кругового движения вокруг трубы достаточно свободного пространства в пределах 300 мм. Управление осуществляется через ЖК-экран высокого разрешения и водозащищённые кнопки ручного блока. Доступны предварительная настройка сварочной программы, отображение и точная корректировка рабочих значений, а также наблюдение за ними во время сварки. Номинальная входная полная мощность составляет 24.2 кВА, коэффициент мощности — 0.92. Напряжение холостого хода равно 80 В, максимальный номинальный выход — 500 А при 39 В. Сварочное напряжение регулируется в диапазоне от 15.5 до 50 В, сварочный ток — от 30 до 500 А, скорость подачи проволоки — от 1.5 до 22 м/мин.
