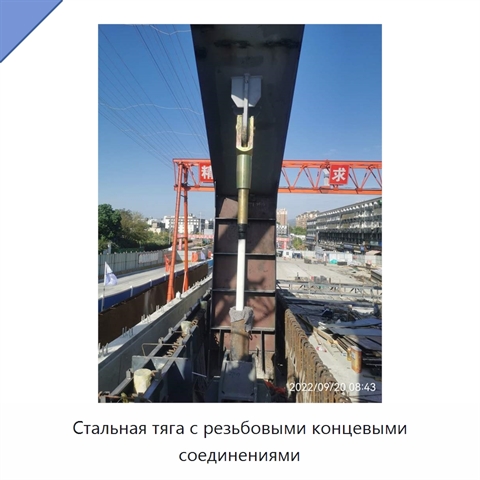

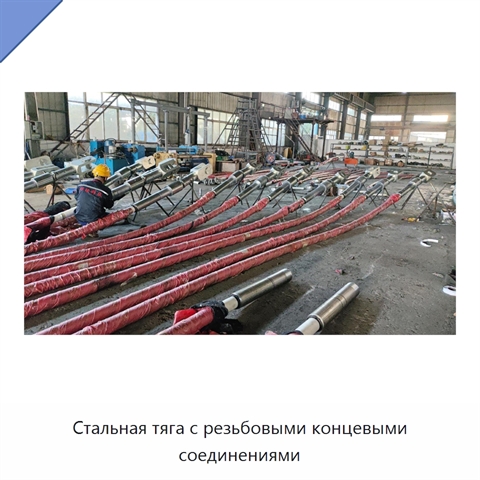

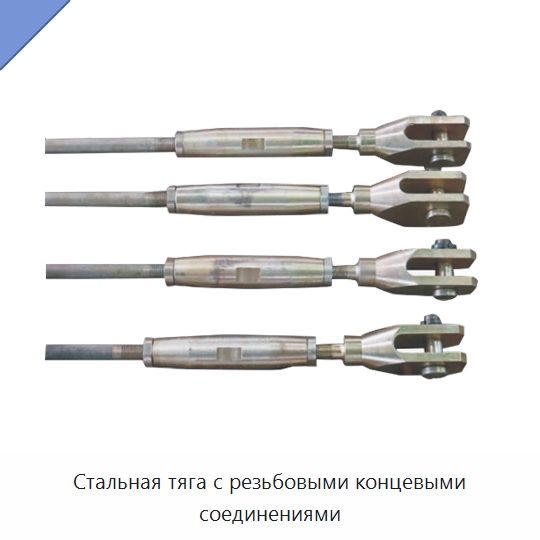

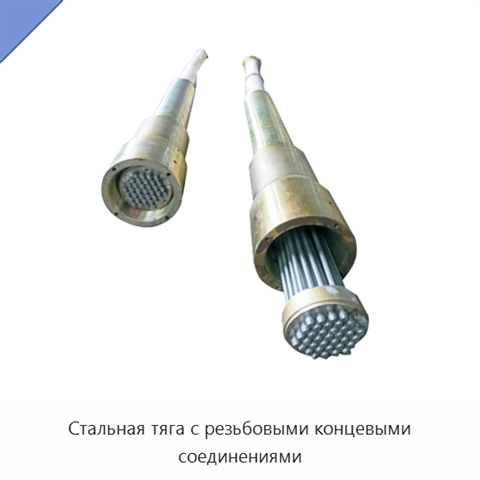

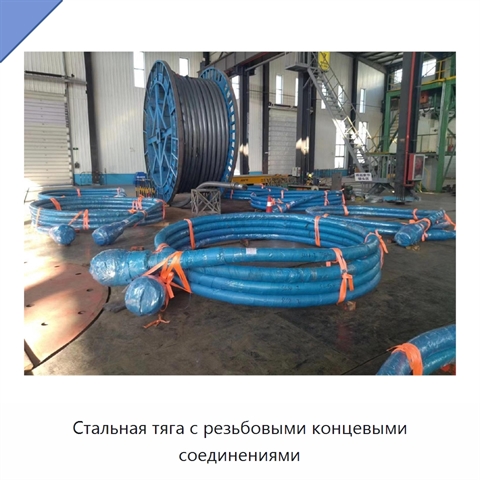

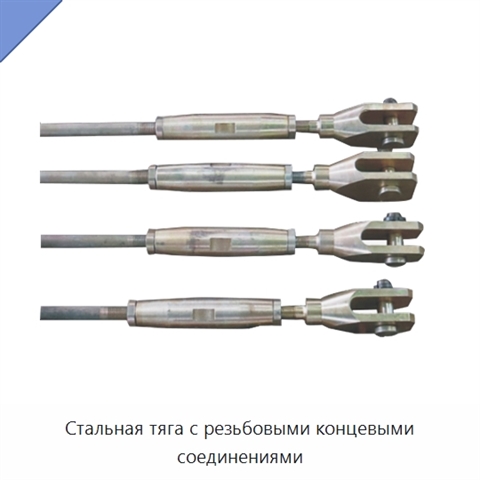

Стальная тяга с резьбовыми концевыми соединениями

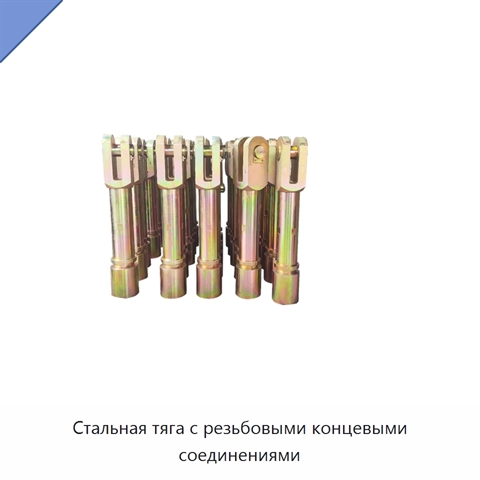

Тяга представляет собой силовой элемент, состоящий из стержневого корпуса и соединительных деталей. При работе она воспринимает осевое растягивающее усилие без изгибающего момента и сдвига. Конструкция обладает высокой прочностью и вязкостью, стойкостью к ветровым и усталостным нагрузкам, огнестойкостью и сопротивлением коррозии. Её исполнение упрощает подъём и монтаж и допускает измерение усилия. Применяются три схемы компоновки концов: два резьбовых подковообразных соединения; два кольцевых соединения либо две кольцевые головки; сочетание резьбового подковообразного соединения на одном конце с резьбовым кольцевым соединением на другом. В размерный ряд входят номинальные диаметры Φ10, Φ12, Φ14, Φ16, Φ18, Φ20, Φ25 и Φ30. Им соответствуют соединительные резьбы М12×1,75, М14×2, М16×2, М20×2,5, М22×2,5, М24×3, М30×3,5 и М36×4. Величина регулировки составляет ±20, ±30, ±40 или ±48 в зависимости от размера.
