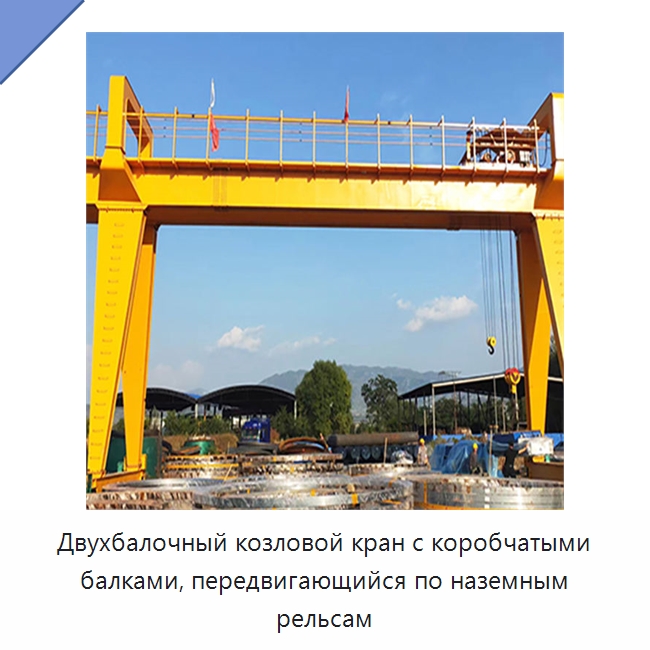

Двухбалочный козловой кран с коробчатыми балками, передвигающийся по наземным рельсам

Двухбалочный козловой кран предназначен для наружных операций с тяжелыми грузами и перемещается по наземным рельсам. Несущая часть состоит из двух коробчатых главных балок; цельносварная конструкция из высокопрочной стали оптимизирована с применением анализа методом конечных элементов. Высокая жесткость, малый прогиб и общая устойчивость обеспечивают работу при полной нагрузке и усталостную прочность. Пролет составляет 10,5–50 м, класс работы — A5, A6 или A7. Скорость подъема равна 3,5–12 м/мин, скорость передвижения крана — 30–60 м/мин, а тележки — 20–40 м/мин. Подъем выполняет независимая лебедочная тележка. Ее механизм снабжен рабочим и предохранительным тормозами, высокопрочным оцинкованным стальным канатом и крюковым узлом из кованой легированной стали. Концевые балки имеют сварную коробчатую конструкцию, устойчивую к кручению, и объединены с механизмом передвижения крана. На них установлены буферы, концевые выключатели передвижения и рельсоочистители. Механизм передвижения обеспечивает продольный ход крана и поперечный ход тележки. Встроенный привод «три в одном» объединяет мотор, редуктор и тормоз, обеспечивая стабильные пуск и остановку при низком уровне шума. Электропитание осуществляется переменным током 380 В, 50 Гц, 3 фазы. Система управления на базе ПЛК и частотного преобразователя обеспечивает бесступенчатое регулирование скорости, плавный подъем и точное позиционирование. Стандартное управление из кабины машиниста дополнено беспроводным дистанционным управлением и низковольтным подвесным пультом; также предусмотрены самодиагностика неисправностей, мониторинг данных и защита от помех. Диапазон рабочей температуры составляет от −20 °C до +40 °C, предусмотрено ветрозащитное устройство. Система безопасности включает ограничитель перегрузки, верхний и нижний концевые выключатели подъема, ограничитель передвижения, буферное противоударное устройство, защиту от опрокидывания, потери напряжения и обрыва фазы, аварийную остановку и защитные блокировки. Кран рассчитан на длительную интенсивную эксплуатацию с высокой частотой рабочих циклов. ^*

*) Описание оборудования представлено в авторской редакции иностранного производителя. Инженеры отдела 91Т уже запланировали техническую и эстетическую редактуру. В ближайшее время мы уточним характеристики и терминологию, проверим технические нюансы и доработаем текст так, чтобы описание МБАМ-82-2Ж отвечало на большинство возникающих вопросов, а назначение оборудования, его возможности и круг решаемых задач стали понятными и доступными. Если не хотите ждать — задайте вопрос прямо сейчас.
