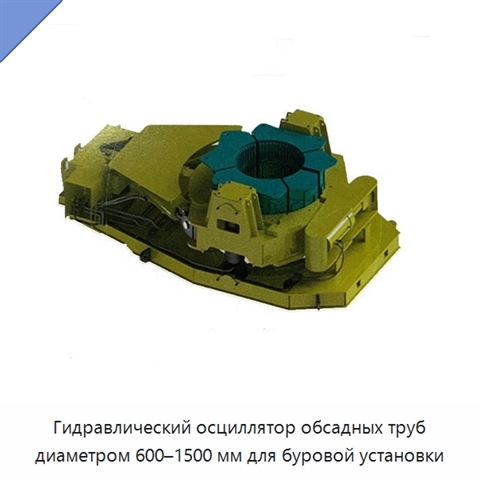

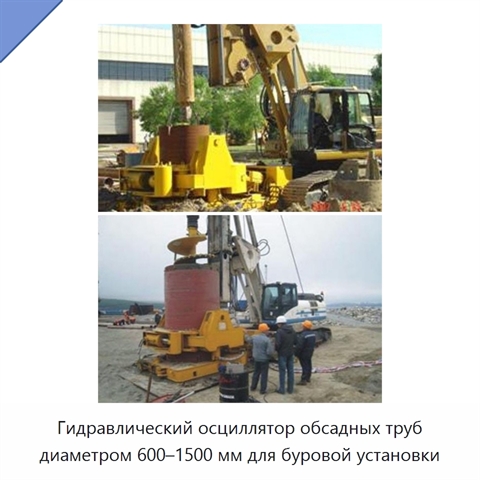

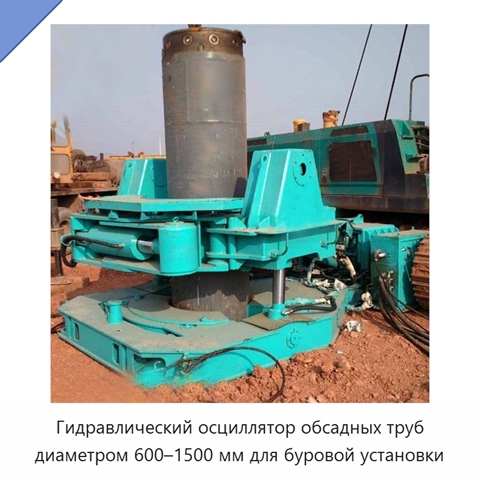

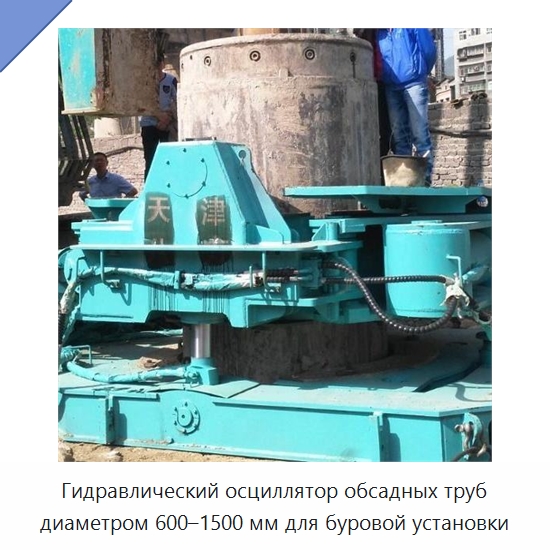

Гидравлический осциллятор обсадных труб диаметром 600–1500 мм для буровой установки

Гидравлический осциллятор обсадных труб предназначен для погружения обсадных труб при работе с буровой установкой. По сравнению с адаптером привода обсадной трубы он создаёт большее усилие погружения и позволяет выполнять обсадку в твёрдых слоях. Для труб диаметром 600, 800, 1000, 1200 и 1500 мм применяются разные зажимные хомуты. Рабочее давление составляет 32 Па, ход — 500 мм, максимальная подъёмная сила — 2130 кг, зажимное усилие — 2200 кг. Угол поворота равен 20°, ход обсадной трубы — 260 мм, высота зажимного хомута — 650 мм. Габаритные размеры осциллятора составляют 4280 × 2730 × 1810 мм. Съёмный противовес имеет массу от 4 до 10 т и может выполняться из монолитного бетона. Рама противовеса совместно с грунтовым анкером фиксирует нижнюю часть осциллятора и снижает реактивный крутящий момент, передаваемый на буровую установку. Болтовые соединения позволяют регулировать расстояние между осциллятором и установкой. В зажимном хомуте предусмотрен противоскручивающий штифт для передачи крутящего момента обсадной трубе. После погружения трубы на 3–5 м предусмотрено автоматическое осциллирование. Для работы используется насос буровой установки вместо отдельной насосной машины.
