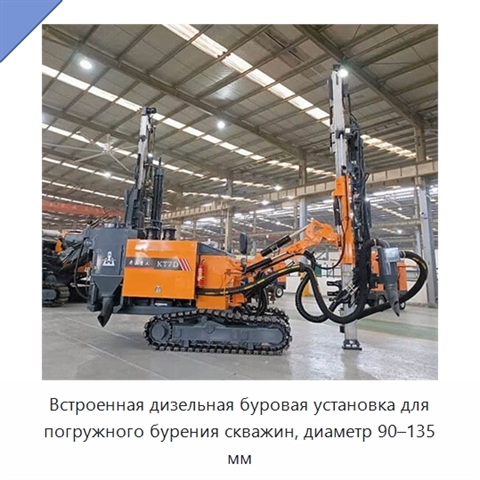

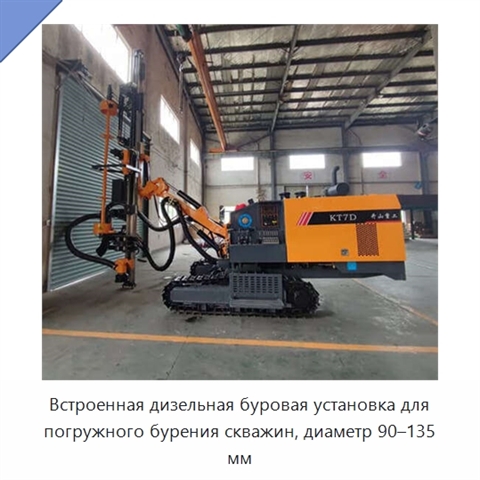

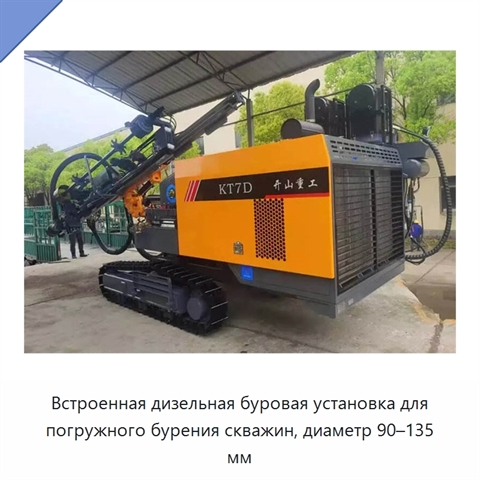

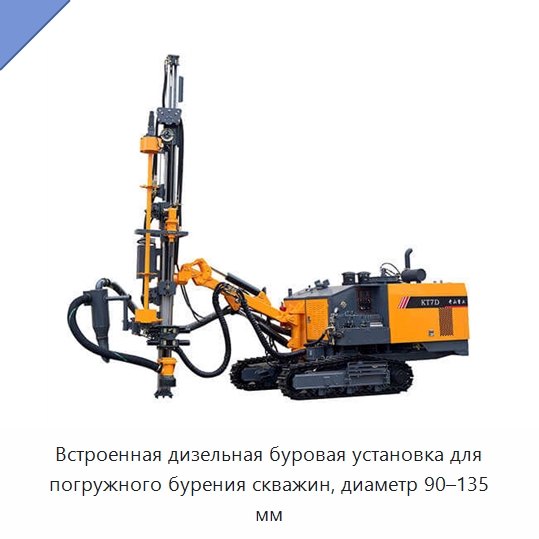

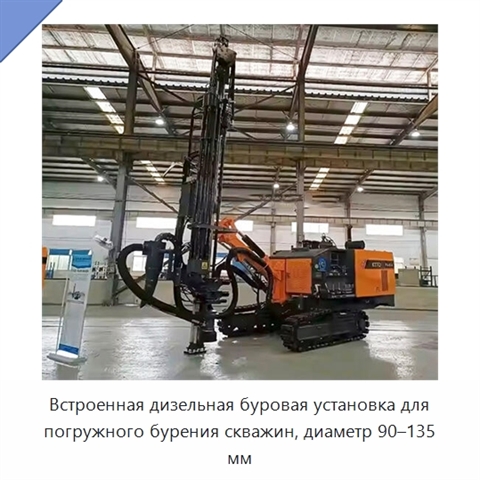

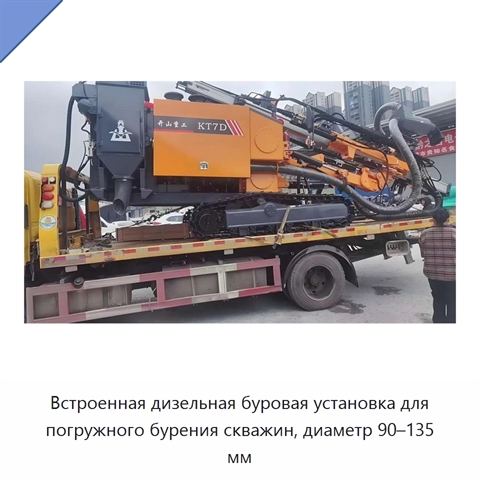

Встроенная дизельная буровая установка для погружного бурения скважин, диаметр 90–135 мм

Встроенная буровая установка предназначена для погружного бурения скважин. Диаметр бурения составляет 90–135 мм, максимальная глубина — 24 м; твёрдость породы f находится в диапазоне 6–20. Установка оснащена дизельным двигателем, мощность машины составляет 176 кВт. Винтовой компрессор имеет производительность 15 м³/мин и рабочее давление 18 бар. Скорость передвижения — 0–3 км/ч, преодолеваемый уклон — 25°, дорожный просвет — 430 мм. Габаритные размеры равны 8000×2300×2700 мм, масса — 10 000 кг. Частота вращения составляет 0–180 об/мин, крутящий момент — 1560 Н·м, максимальное усилие подачи — 22 000 Н. Угол подъёма каретки вверх составляет 48°, вниз — 16°, угол продольного наклона каретки — 147°. Каретка поворачивается на 52° вправо и на 53° влево, буровая стрела — на 50° вправо и на 58° влево. Угол выравнивания рамы — ±10°. Длина подачи составляет 3590 мм, длина компенсации — 900 мм. Установка комплектуется буровым молотком K3/K4 и буровыми трубами Φ64/76×3000 мм; вместимость накопителя штанг — 7+1. Система пылеулавливания выполнена сухого типа. Для буровых труб предусмотрена автоматическая система.

Наименование производителя

Kaishan KT7D Integrated Drilling Diameter 90-135mm Down the Hole Borehole Drilling Rig Machine
