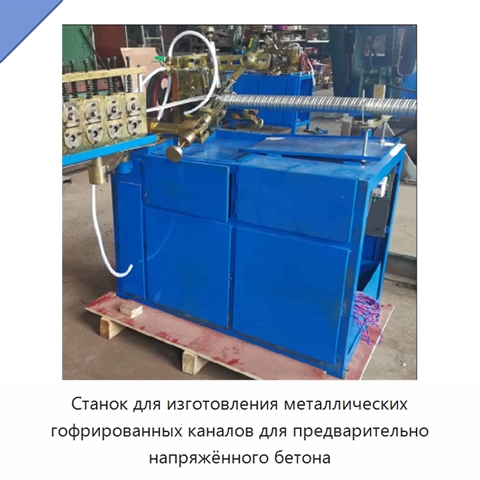

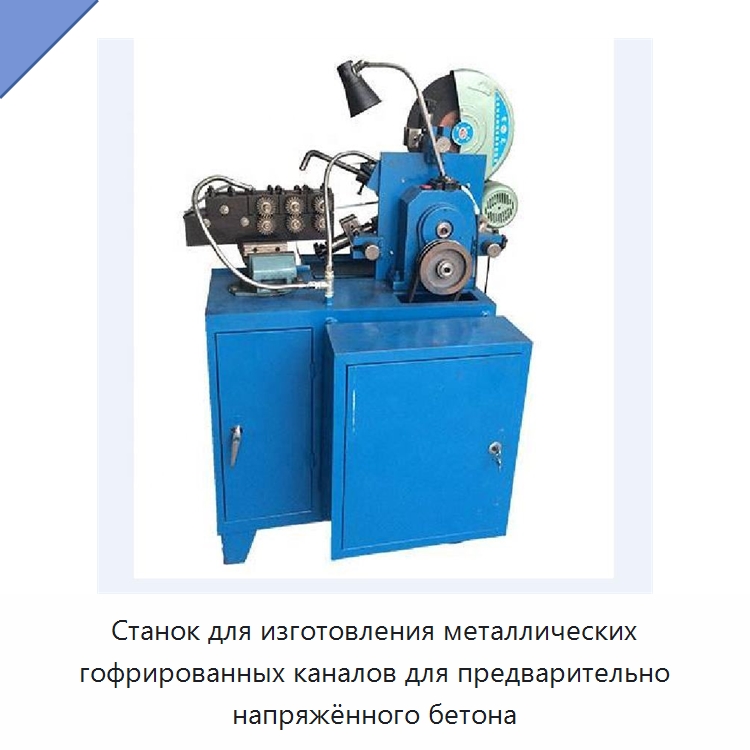

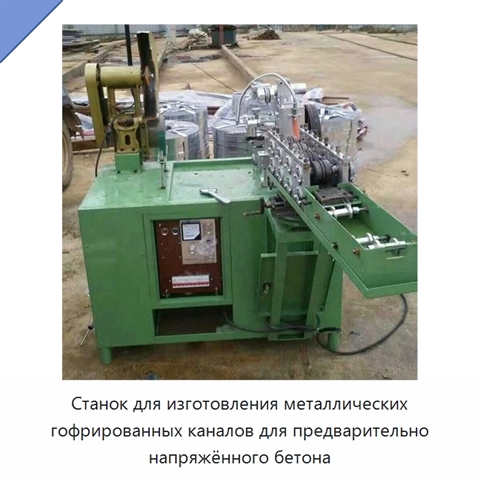

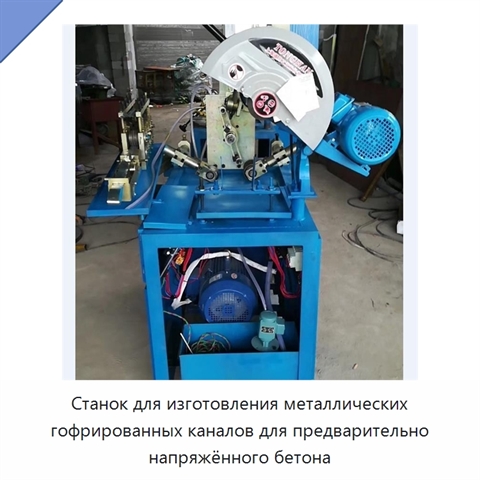

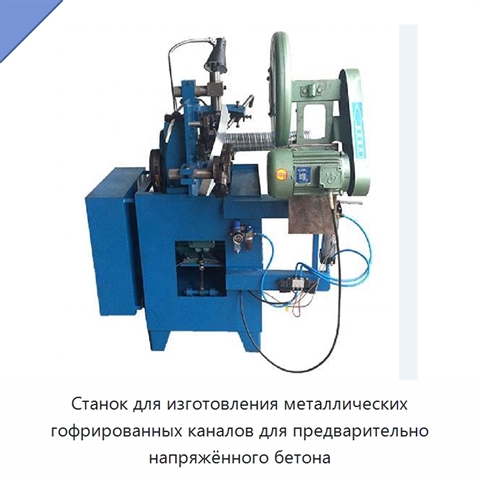

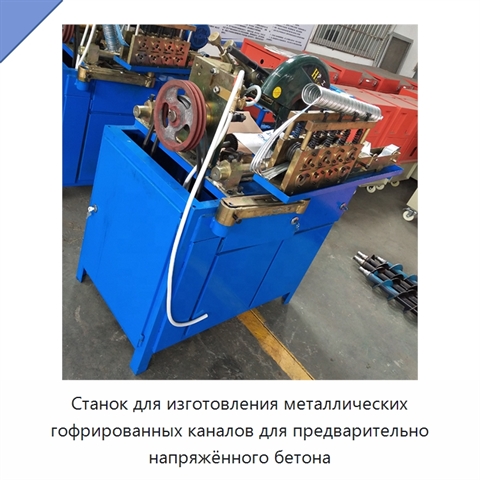

Станок для изготовления металлических гофрированных каналов для предварительно напряжённого бетона

Станок изготавливает металлические гофрированные каналы, используемые в предварительно напряжённых бетонных конструкциях мостов и высотных зданий. Заготовкой служит оцинкованная стальная или холоднокатаная полоса толщиной 0,22–0,32 мм. В процессе обработки полоса получает двойной гофрированный профиль, а её кромки соединяются замком. Расстояние между соседними гофрами составляет 26,5–28,5 мм, на один метр канала приходится около 35 витков. Диапазон внутреннего диаметра составляет Φ35–Φ135 мм для типа A и Φ35–Φ300 мм для типа B. Основным компонентом является двигатель с бесступенчатым регулированием скорости. Мощность режущего устройства составляет 2,2 кВт, мощность насоса — 40 Вт, вместимость водяного бака — 22 л. Производительность при диаметре Φ70 достигает 2000 м за 12 ч, а при диаметре Φ50 — 3000 м за 12 ч. Расход электроэнергии при изготовлении канала диаметром Φ70 составляет 0,7 кВт·ч на 100 м. До необходимости крупного ремонта станок способен изготовить 200 000 м канала. Габариты оборудования — 1100 × 800 × 1400 мм по длине, ширине и высоте. Конструкция имеет небольшие размеры, рассчитана на простые эксплуатацию и техническое обслуживание, допускает разборку, монтаж и перемещение, а также централизованную работу на строительной или производственной площадке. Изготавливаемые каналы соответствуют стандарту JG/T225-2007 «Металлические гофрированные каналы для предварительно напряжённого бетона»: радиальная жёсткость — не более 0,2, растягивающая нагрузка — не менее 4500 Н, при сосредоточенной нагрузке 800 Н деформация не превышает 0,2d.

Наименование производителя

LINGQIAO Construction Post Tension Metal Corrugated Duct Making Machine
