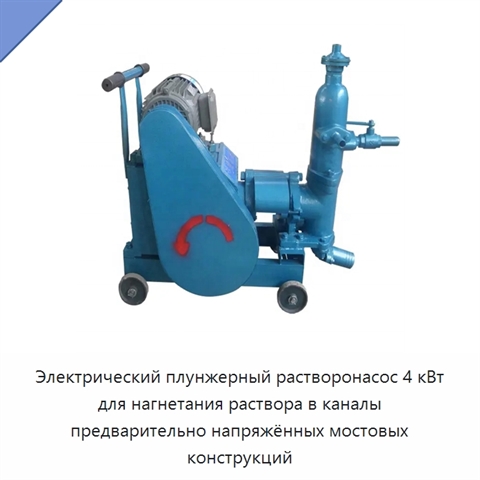

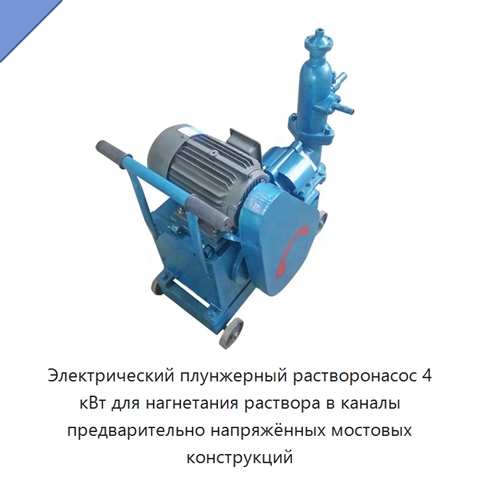

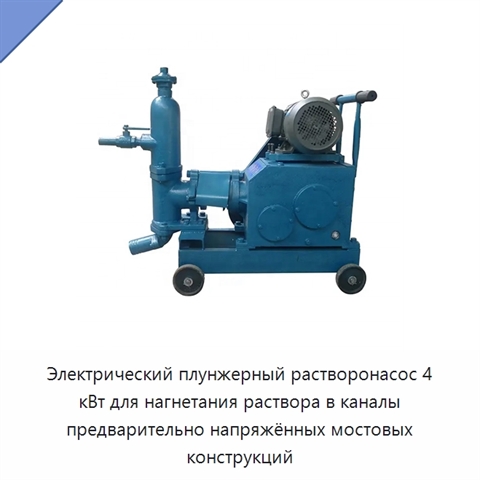

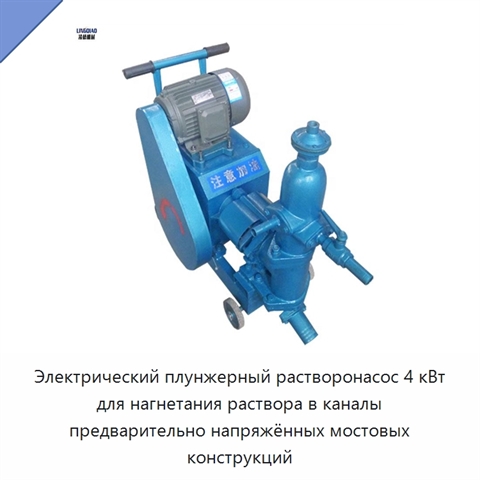

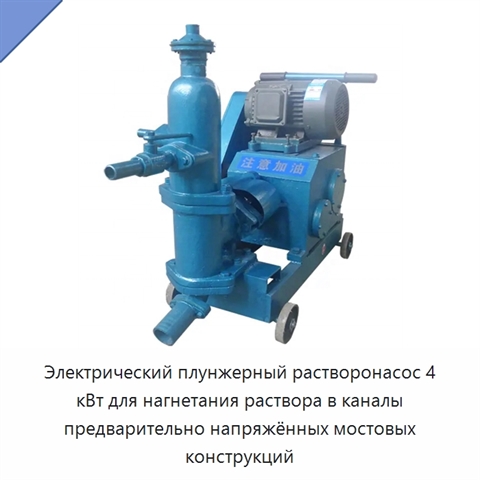

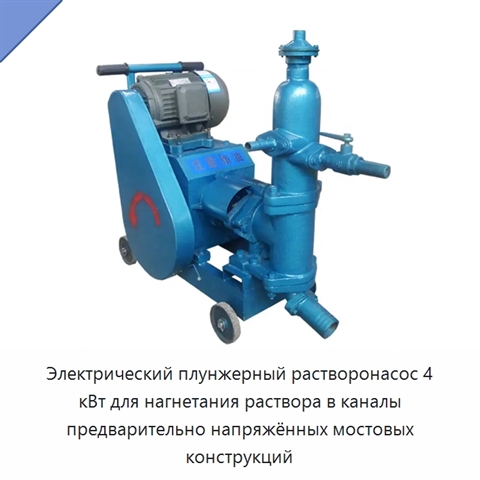

Электрический плунжерный растворонасос 4 кВт для нагнетания раствора в каналы предварительно напряжённых мостовых конструкций

Электрический плунжерный растворонасос предназначен для заполнения раствором каналов сборных и литых элементов при применении технологии предварительного напряжения. Он также применяется для инъекционного усиления мостов, водопропускных сооружений, шахт и тоннелей, набрызгового крепления и транспортирования пульпы в химической отрасли и железнодорожном строительстве. Конструкция состоит из редуктора, корпуса насоса, предохранительного клапана и других узлов, установленных на основании из швеллера. Движение от электродвигателя передаётся через редуктор, шестерни и пару шкивов треугольного профиля к шатуну и направляющей поршня, за счёт чего поршень совершает возвратно-поступательные движения. Через подающий клапан раствор поступает в корпус, а из цилиндра насоса под давлением перемещается в накопительную камеру. При превышении давления 3 МПа в накопительной камере питание основной цепи отключается, и электродвигатель останавливается. Производительность составляет 3 м³/ч, рабочее давление — 1,5 МПа, мощность электродвигателя — 4 кВт, частота вращения — 1440 об/мин, число возвратно-поступательных ходов — 1500 раз/мин. Максимальная дальность горизонтальной подачи равна 150 м, высота вертикальной подачи — 40 м. Внутренний диаметр отводящего рукава составляет 51 мм (1,2″), длина — 6 м. Внутренний диаметр входного и выходного рукавов составляет 64 мм (1,2″), длина — 4 м. Масса нетто — 250 кг, габаритные размеры — 1035 × 480 × 900 мм.
