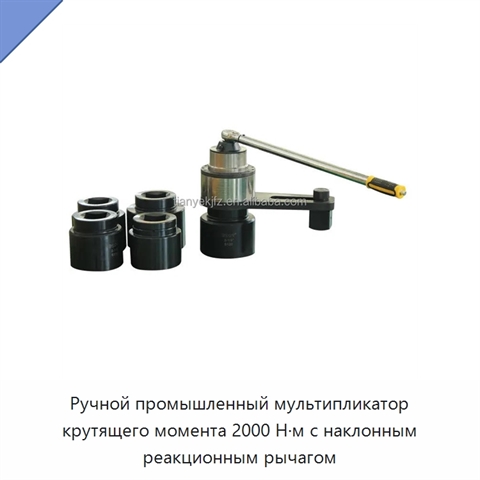

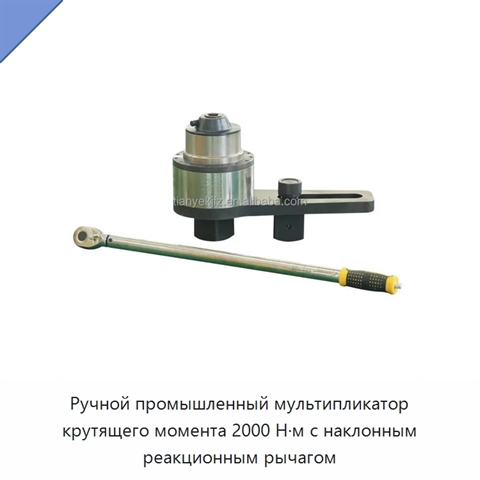

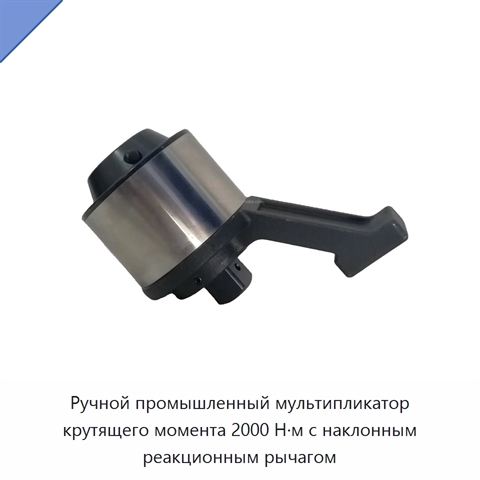

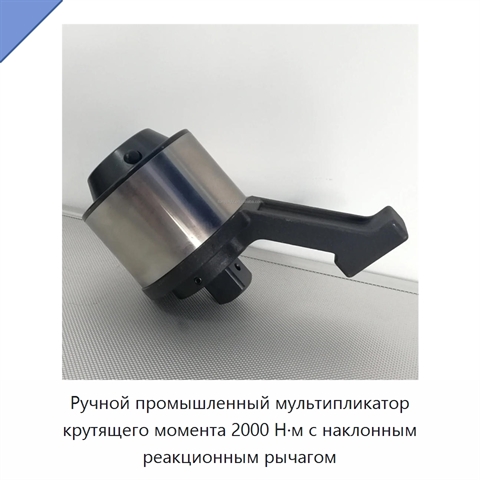

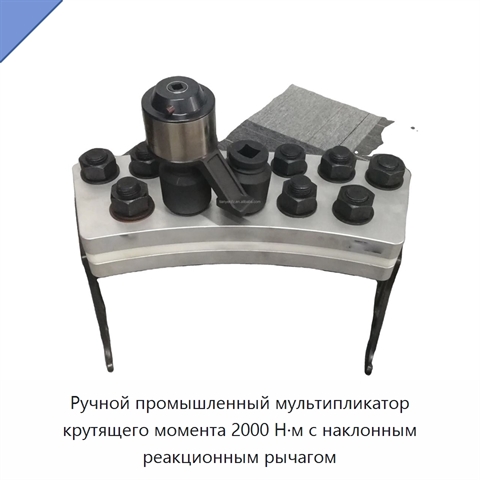

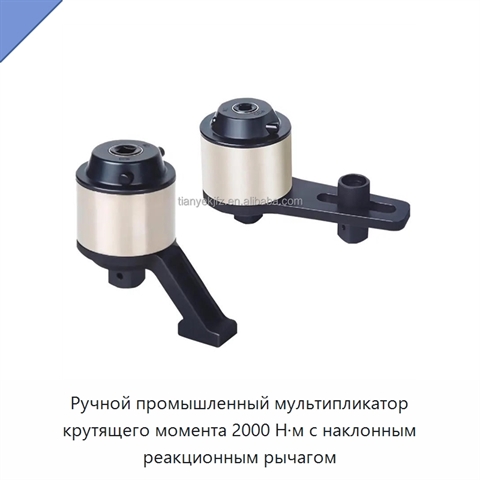

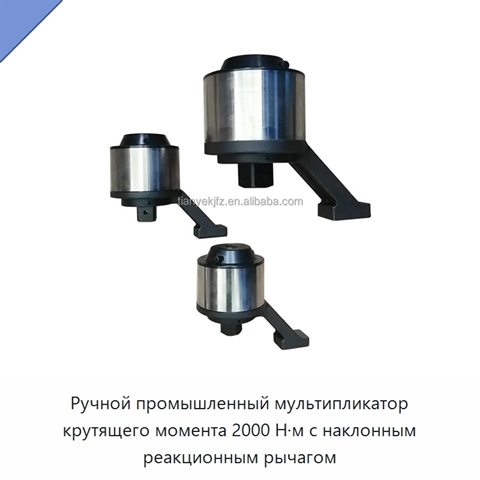

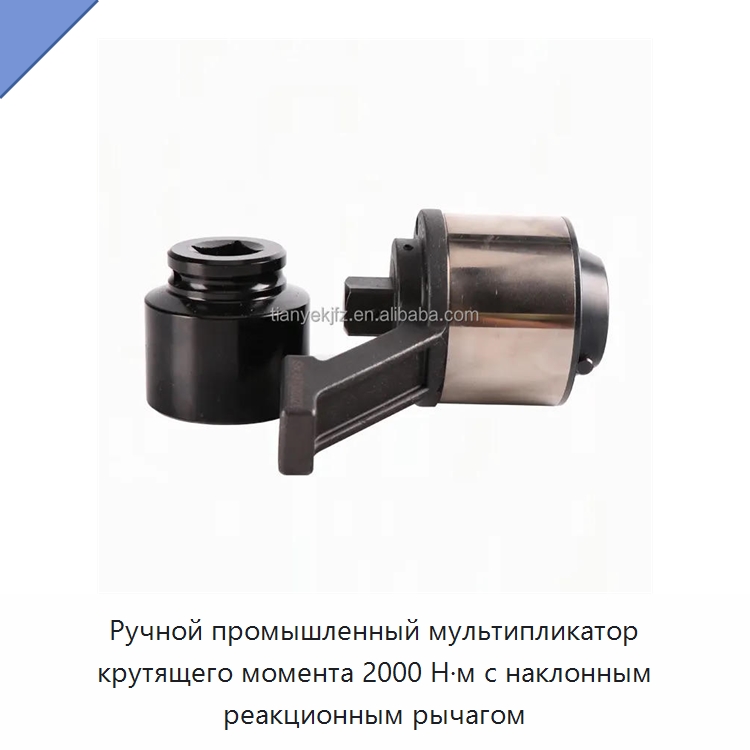

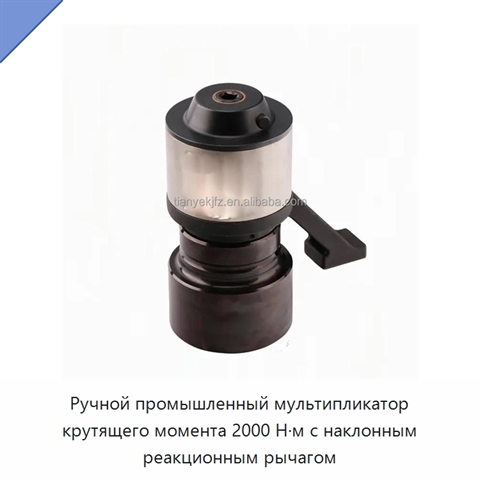

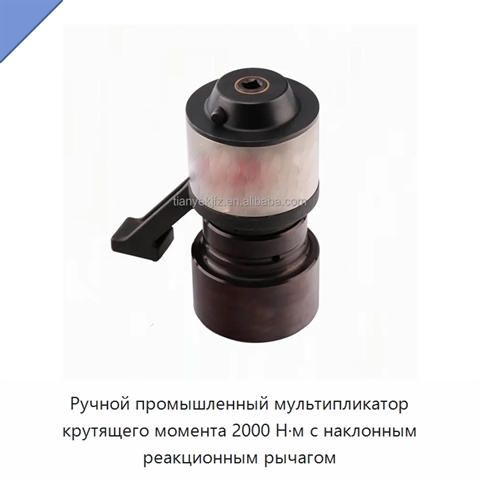

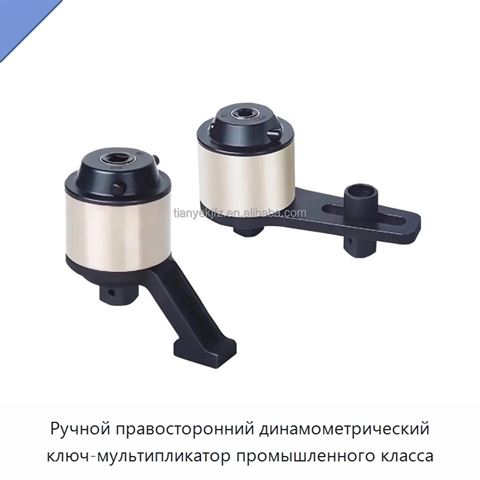

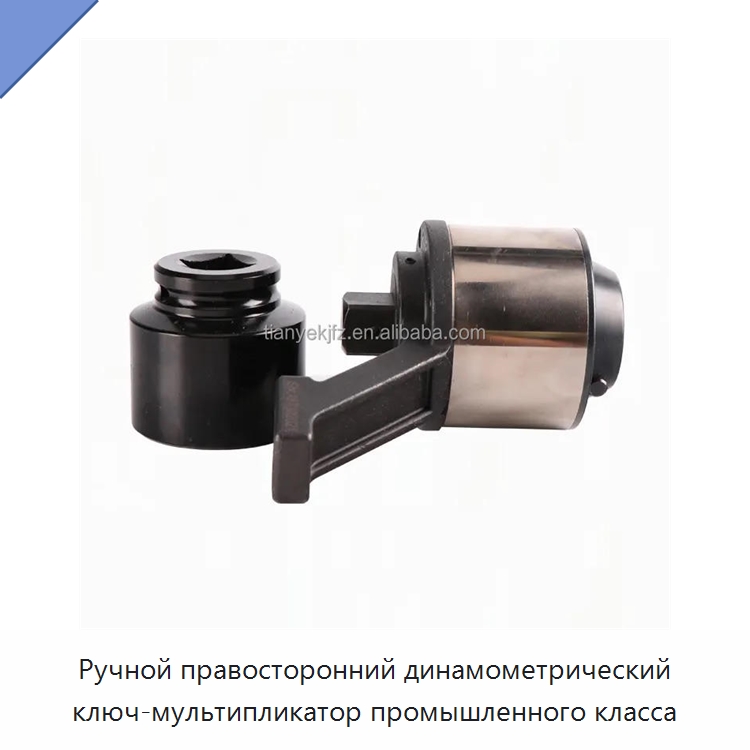

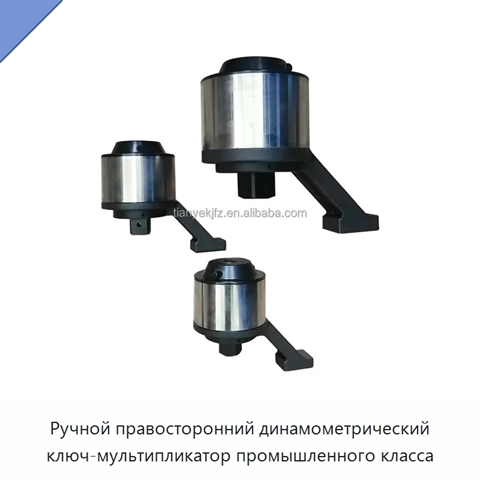

Ручной промышленный мультипликатор крутящего момента 2000 Н·м с наклонным реакционным рычагом

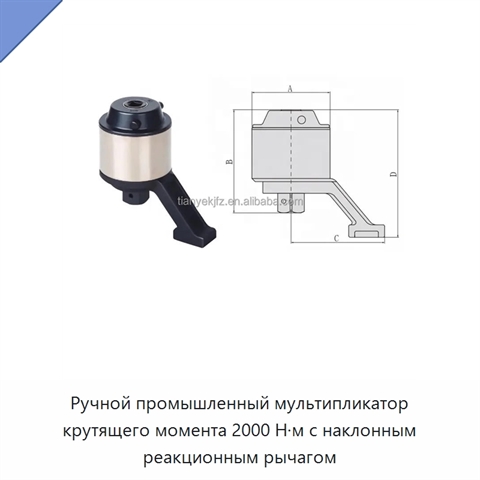

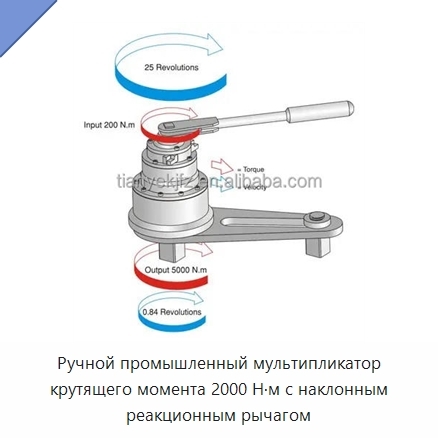

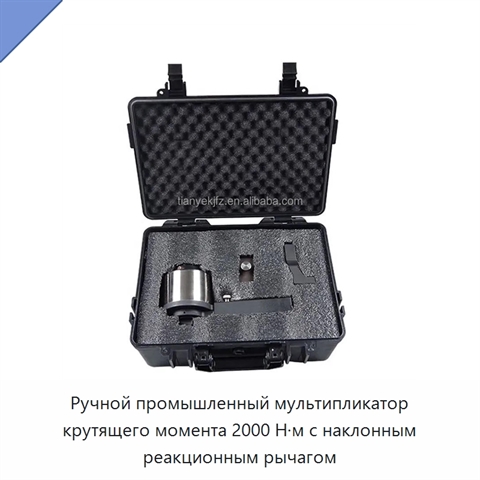

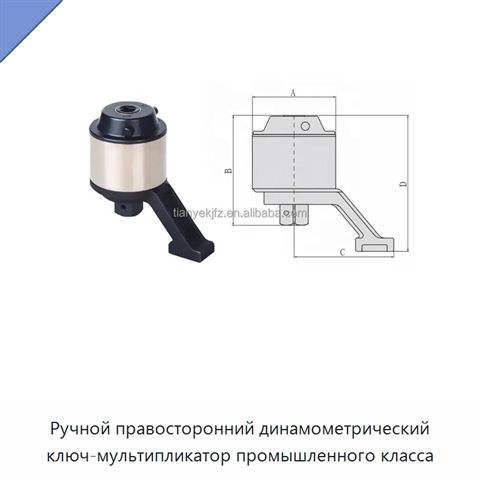

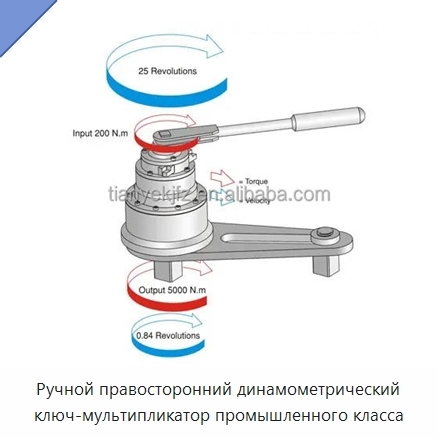

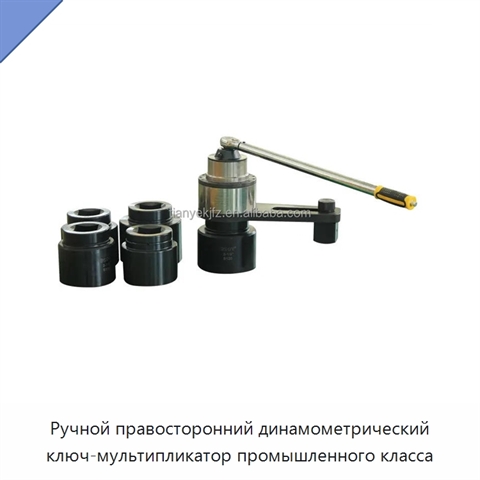

Ручной промышленный мультипликатор крутящего момента увеличивает усилие при затяжке крупных болтовых соединений посредством планетарной зубчатой передачи. Наклонный реакционный рычаг воспринимает противодействующий момент, обеспечивая устойчивую работу в ограниченном пространстве. Внешнее питание не требуется, направление вращения — правое, храповой механизм отсутствует. Конструкция сочетает хромованадиевую и легированную сталь с пластиковыми элементами. Искробезопасное исполнение имеет одностороннюю рабочую часть с одним зевом и зубчатой поверхностью. Раскрытие зева составляет 1 1/2 дюйма, толщина — 1/2 дюйма, угол смещения головки — 180°. Применяются дюймовая и метрическая системы измерения, предусмотрены коническое и Z-образное исполнения. Торцевые головки соответствующих сменных типоразмеров входят в комплектацию. Исполнение с выходным крутящим моментом 2000 Н·м оснащено приводным квадратом 1/2 дюйма и выходным квадратом 1 дюйм. Его передаточное отношение составляет 1:13, габариты — 82 × 120 × (92,7–129,3) мм, масса — 3,5 кг. Такое исполнение рассчитано на болты M22–M35 и гайки под ключ 32–55 мм. Точность приложения крутящего момента составляет ±5 %, точность передаточного отношения — 5 %. В зависимости от исполнения максимальный крутящий момент составляет 1500, 2000, 3500, 5500, 7500, 10000, 15000 или 20000 Н·м, а передаточное отношение — от 1:4 до 1:76. Для исполнений с увеличенным моментом применяются выходные квадраты 1 1/2 и 2 1/2 дюйма. Диапазон применяемого крепежа охватывает болты M20–M100, масса конструкций составляет от 2,4 до 27,8 кг. Габариты разных исполнений находятся в пределах от 82 × 97 × (76,7–127,3) мм до 170 × 264 × (163,75–276,25) мм. Для исполнения с максимальным моментом 5500 Н·м точность приложения момента составляет ±4 %.
