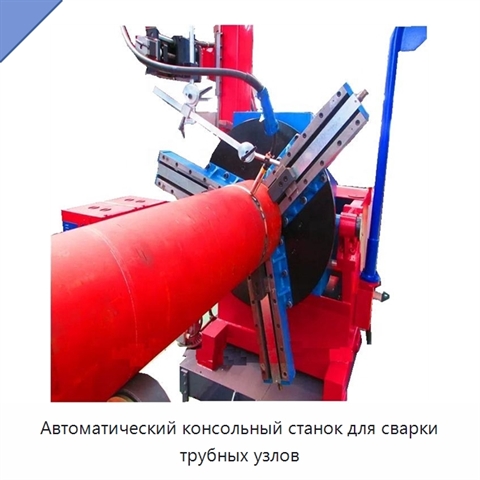

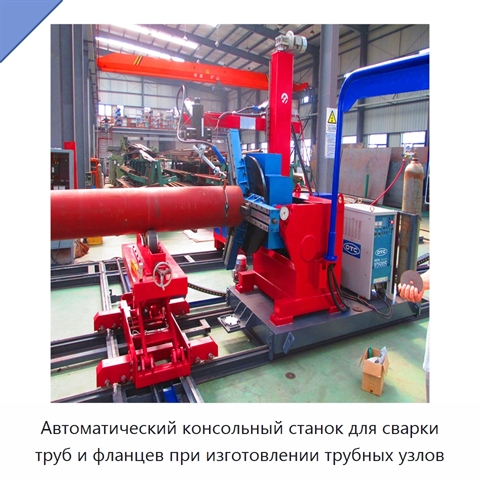

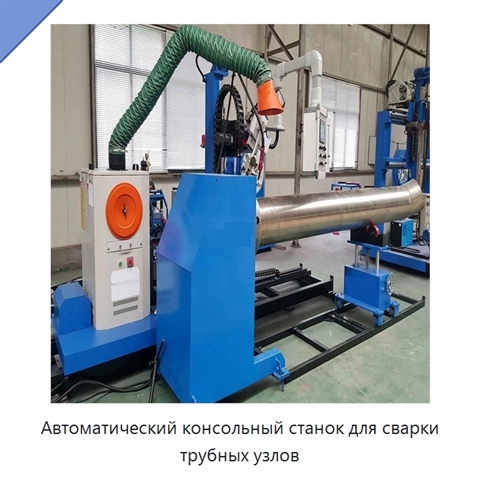

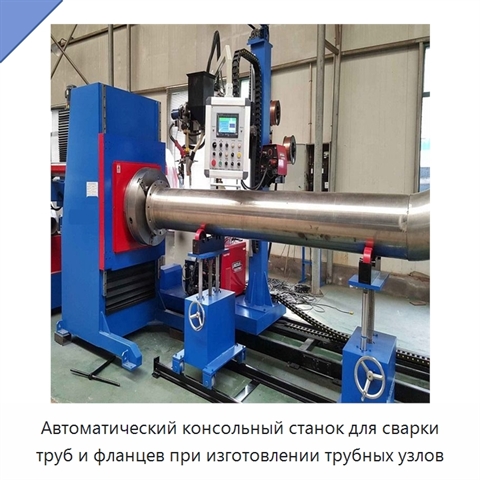

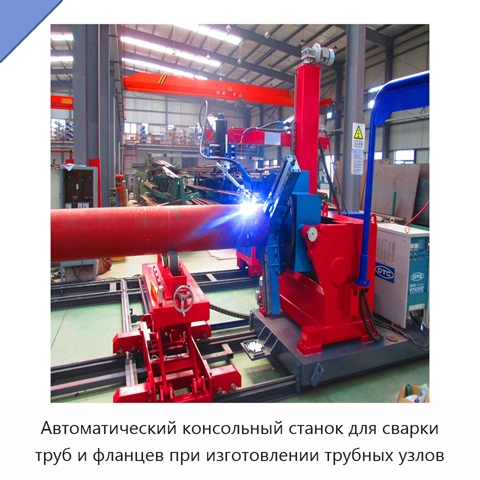

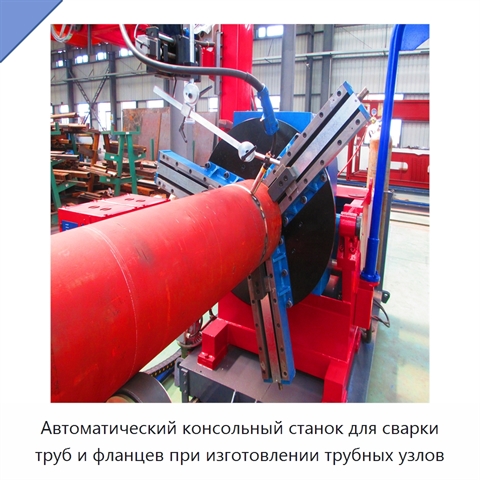

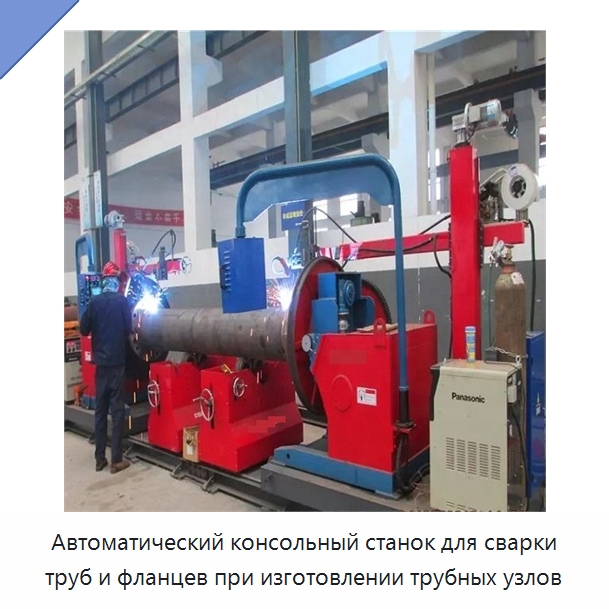

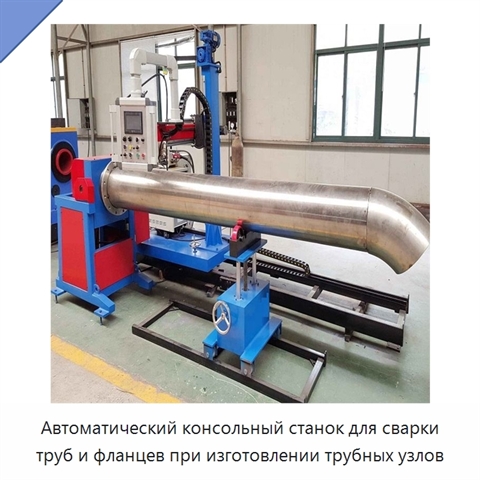

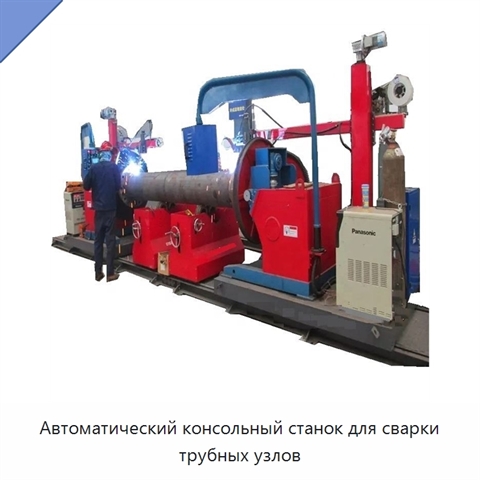

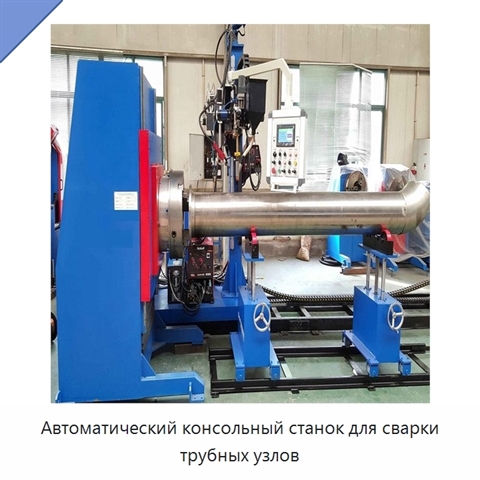

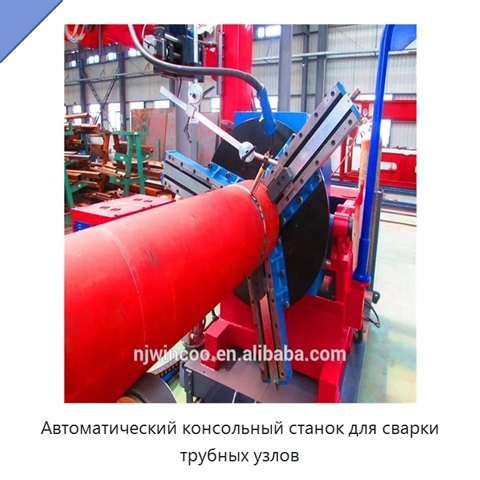

Автоматический консольный станок для сварки труб и фланцев при изготовлении трубных узлов

Автоматический консольный станок раздельной конструкции предназначен для предварительного изготовления сварных трубных узлов. Он рассчитан на трубы с условным диаметром 100–600, длиной 300–1200 мм и толщиной стенки 6–50 мм. Обрабатываемые материалы — углеродистая, нержавеющая и легированная сталь. Питание станка — 380 В, 50 Гц, входная мощность — 50 кВт. При соответствующем оснащении применяются аргонодуговая сварка, сварка в защитном газе или сварка под флюсом. Швы выполняются по многослойной и многопроходной схеме с корневым, заполняющими и облицовочными проходами. Станок обеспечивает соединение трубы с трубой, отводом, фланцем, тройником или переходом. Вращение заготовки осуществляется мотор-редуктором с бесступенчатой регулировкой скорости, а подъём сварочной горелки — электроприводом с шаговым двигателем. При аргонодуговом процессе используется маятниковое движение горелки, при сварке в защитном газе — линейное движение, а при сварке под флюсом колебание не применяется. Величина колебания регулируется в пределах ±25 мм, частота — 20–60 раз в минуту. Мобильное основание оснащено электрическим приводом.
