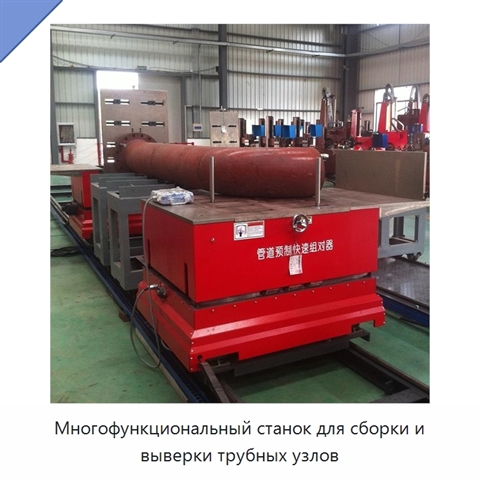

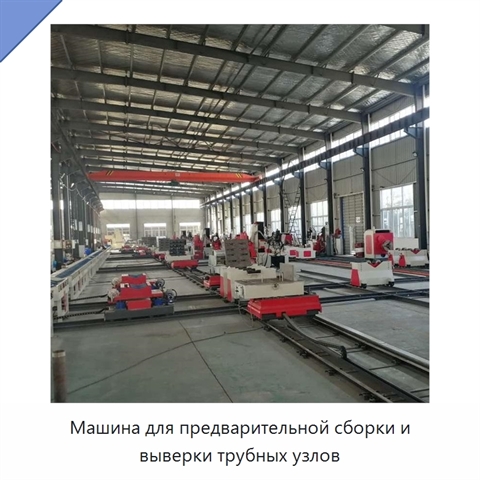

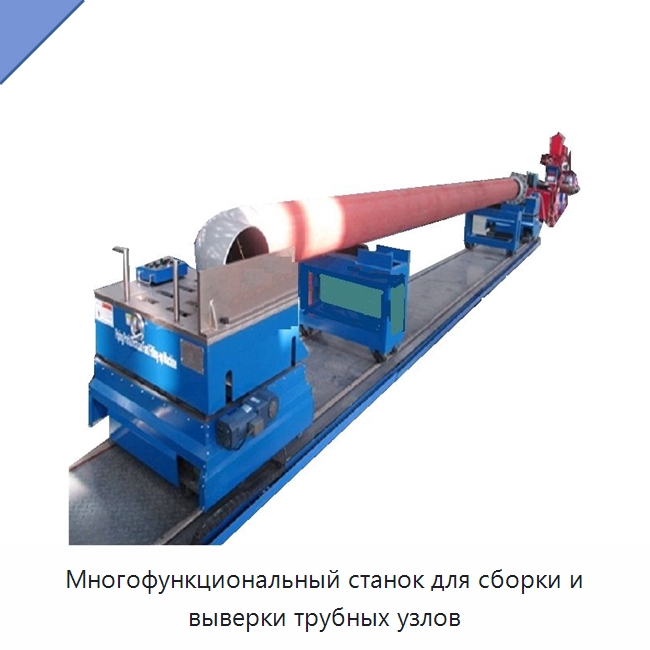

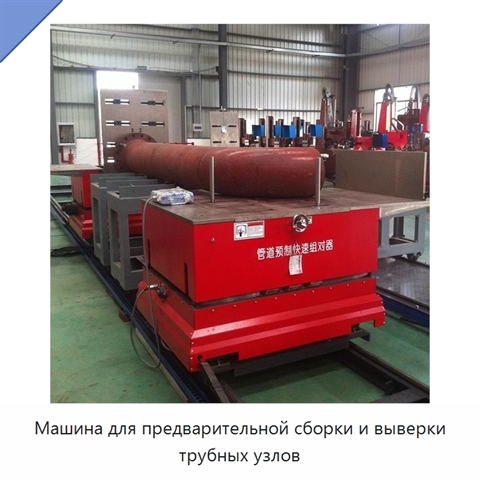

Многофункциональная машина для предварительной сборки и выверки трубных узлов

Многофункциональная машина предназначена для предварительной сборки трубных узлов и взаимной выверки соединяемых деталей. Она применяется для соединения трубы с трубой, фланцем, отводом, переходом или тройником. Диапазоны диаметров собираемых труб составляют DN50–400 (2–16 дюймов), DN150–600 мм (6–24 дюйма) и 8–32 дюйма. Наибольшая длина трубы составляет 6 или 12 м. Компоновка включает две системы сборки с перемещением вверх и вниз, влево и вправо по линейной направляющей, вертикальным поворотом и продольным перемещением. Для перемещения вверх и вниз и вертикального поворота применены винтовые подъёмники. Максимальная грузоподъёмность системы сборки составляет 750, 1000 или 1500 кг. Две опорные системы рассчитаны на максимальную нагрузку 2500, 3500 или 5000 кг и допускают продольное перемещение. Одна рельсовая система длиной 7,5 или 10 м выполнена в виде шестигранного стального рельса.
