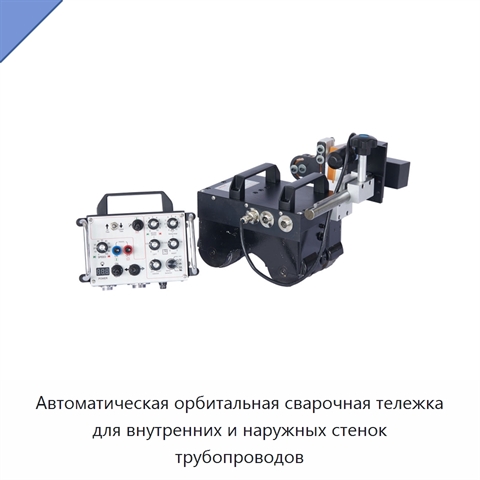

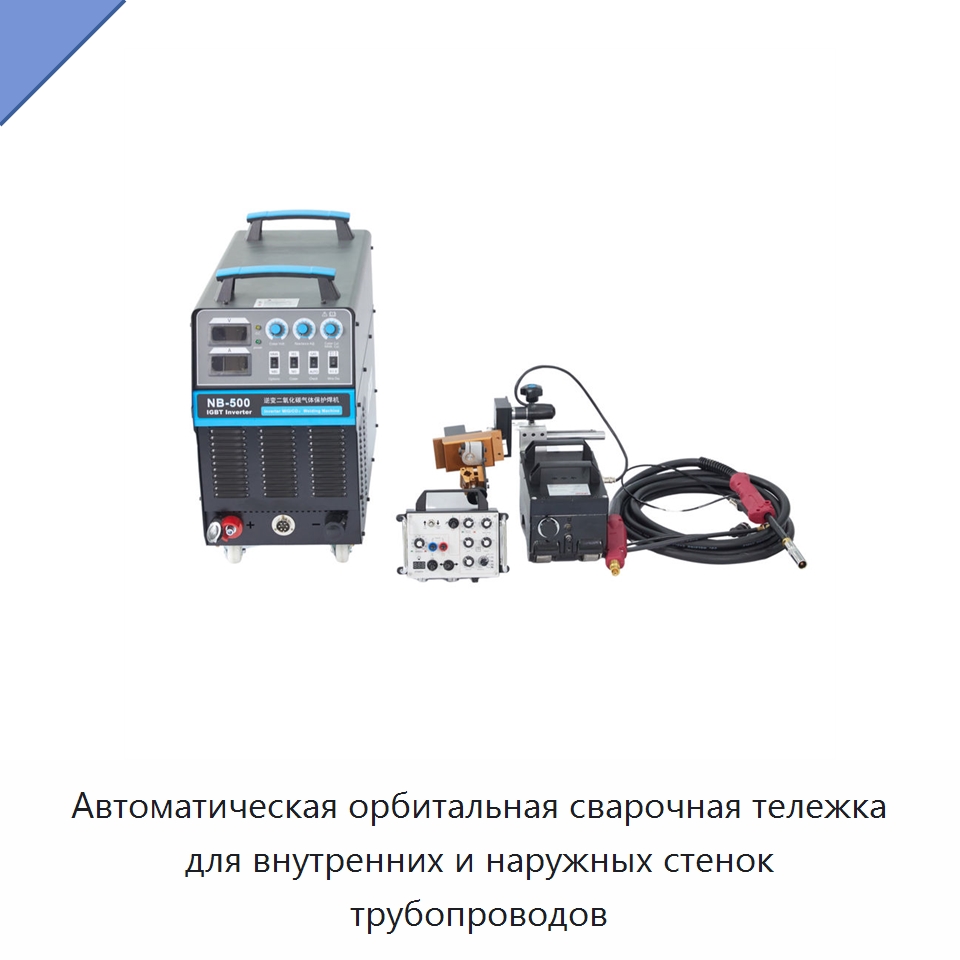

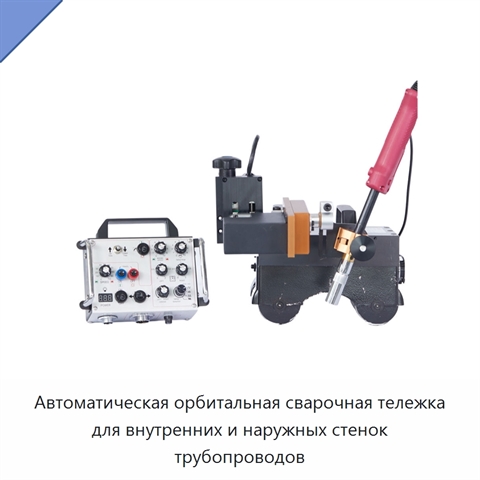

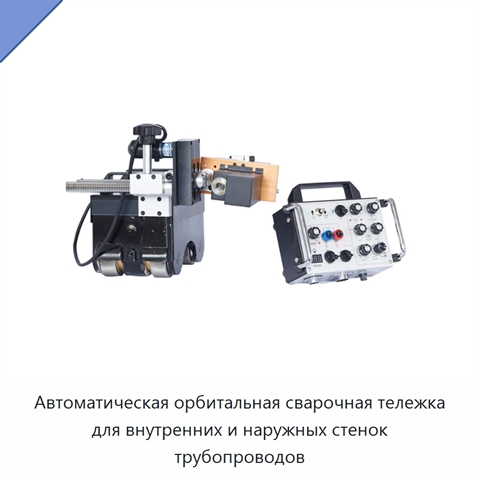

Автоматическая орбитальная сварочная тележка для внутренних и наружных стенок трубопроводов

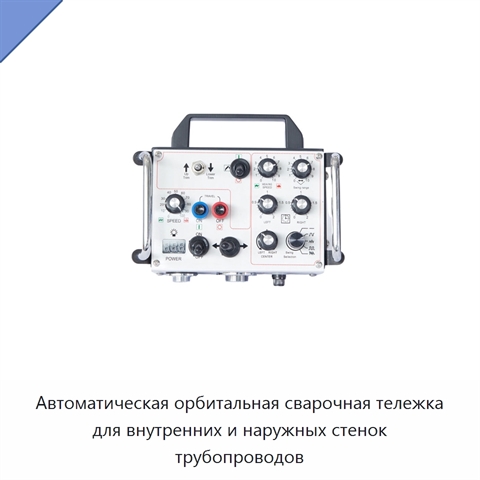

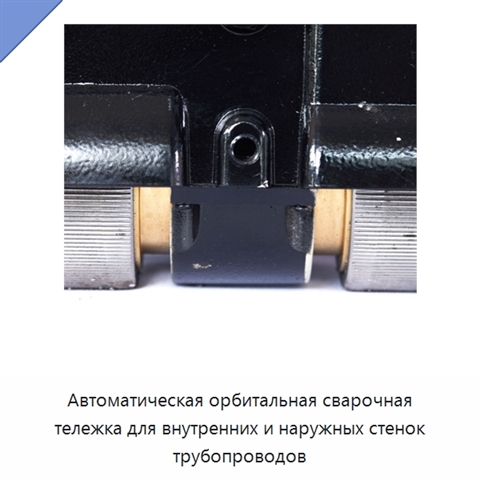

Автоматическая орбитальная сварочная тележка выполняет сварку внутренних и наружных стенок трубопроводов и перемещается по дуговой поверхности заготовки без направляющих рельсов. Ходовая часть состоит из четырёх магнитных колёс, косозубых шестерён, цепей и звёздочек; в конструкции также установлен постоянный магнит. Механизм качания перемещает сварочную горелку при выполнении шва и позволяет получать более широкий шов за один проход. Скорость и диапазон качания, центральное положение, а также время остановки слева и справа регулируются. Скорость качания составляет 0–10 об/мин, диапазон качания — 0–±10°, время остановки с каждой стороны — 0–2 с, диапазон перемещения центра — 0–±8°. Положение горелки регулируется вверх-вниз и вперёд-назад в пределах 85 мм, диапазон регулировки рабочего угла составляет 360°. Скорость перемещения тележки составляет 0–700 мм/мин. Панель управления служит для выбора направления, пуска и остановки движения, регулирования скорости, выбора режима сварки или перемещения без сварки, точечной подачи проволоки, управления током и напряжением, а также настройки качания. При подключении через разъём 8P действуют регуляторы тока и напряжения, а при использовании разъёма 3P эти параметры регулируются на механизме подачи проволоки. Основные узлы тележки включают механизм качания горелки, ползун для точной корректировки её положения, держатель горелки, блок управления и панель управления. Габаритные размеры составляют 240 × 330 × 310 мм, масса вместе с механизмом качания — 16 кг.
