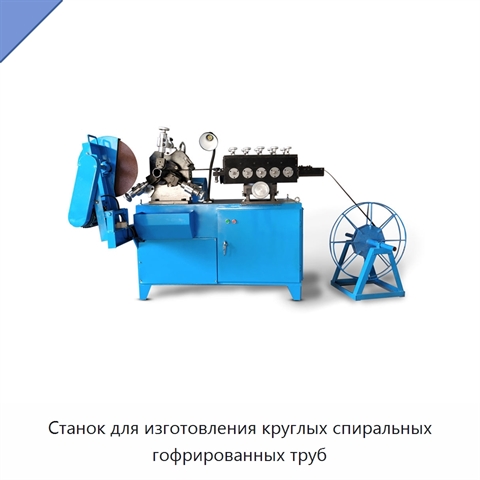

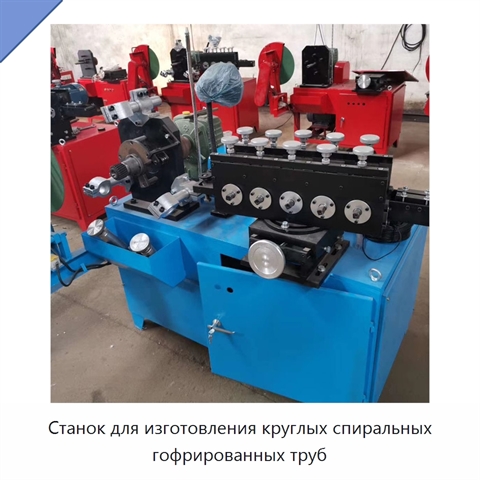

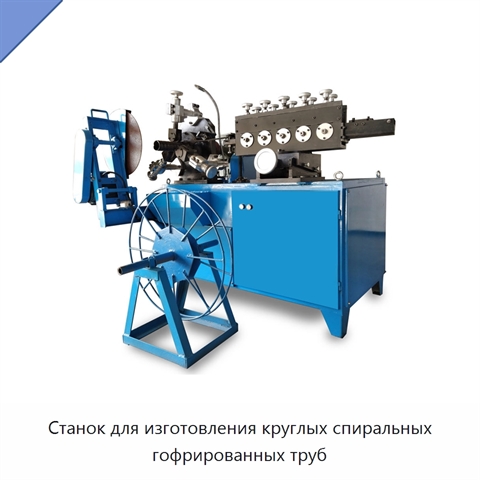

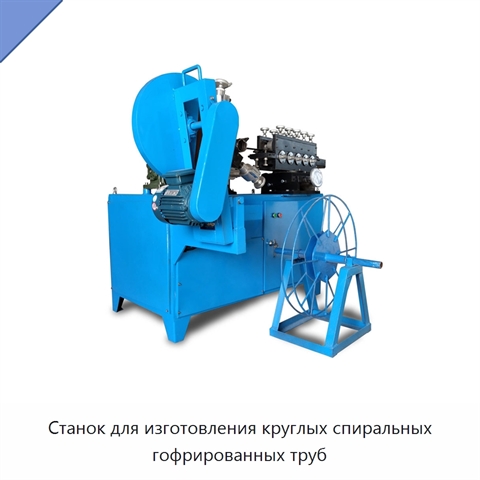

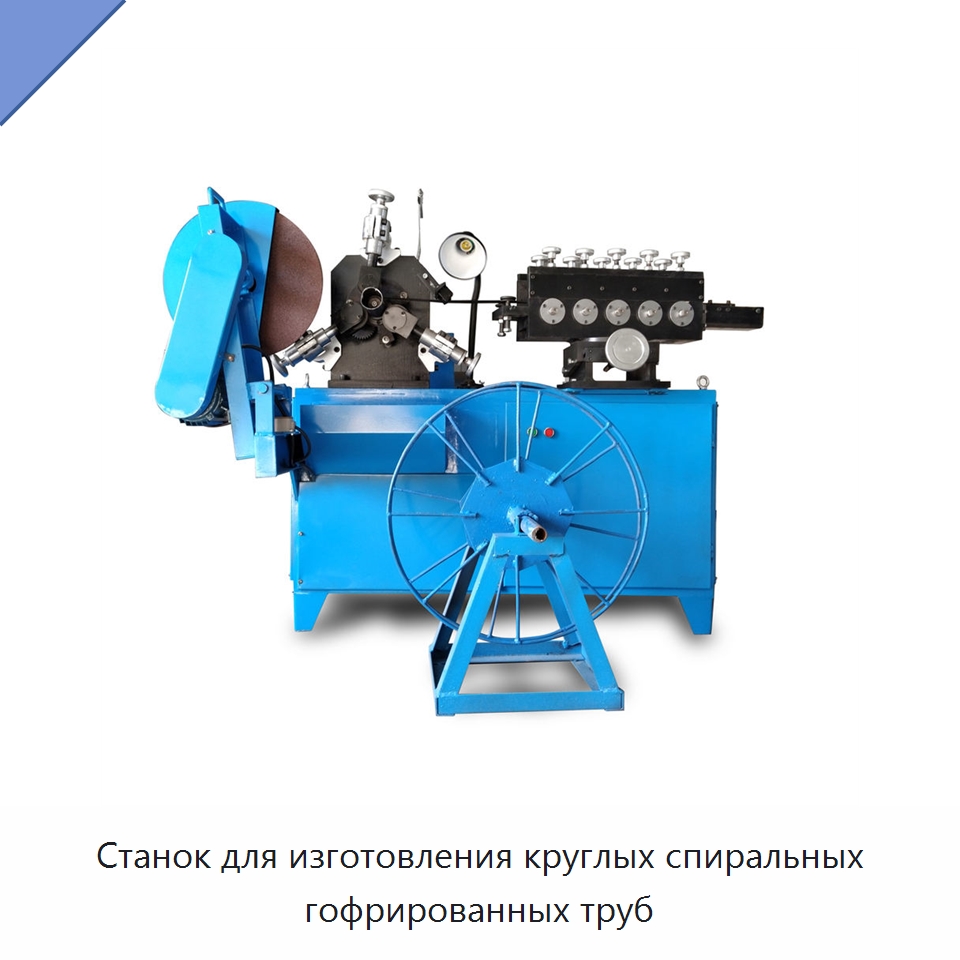

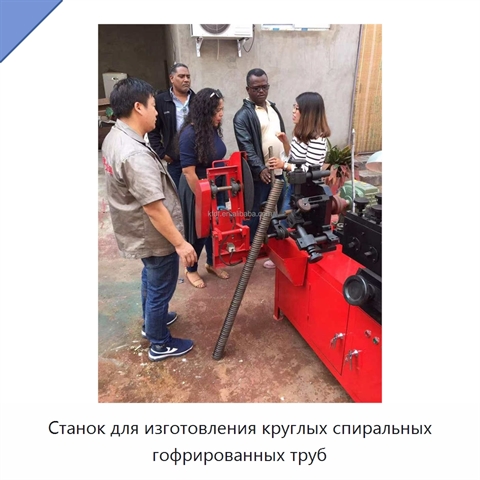

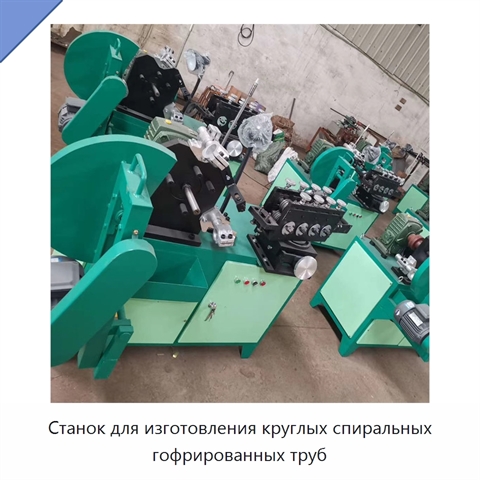

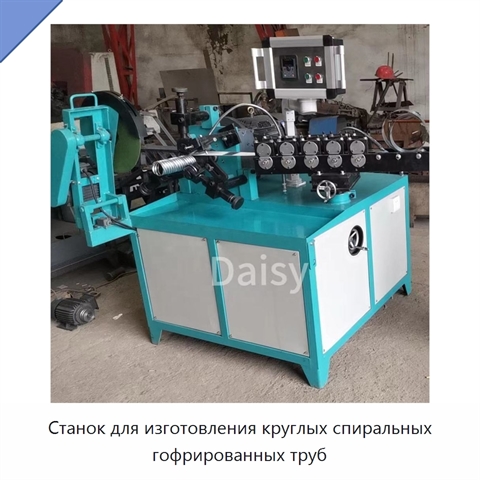

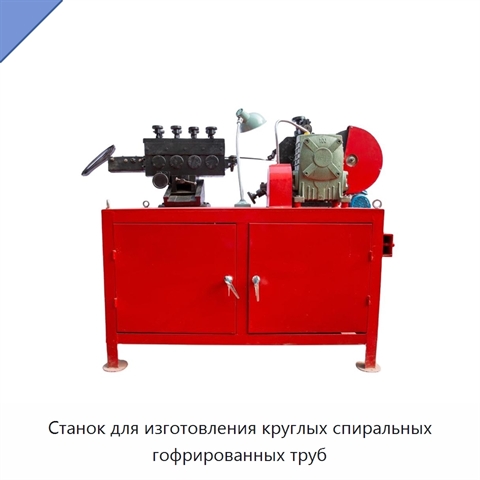

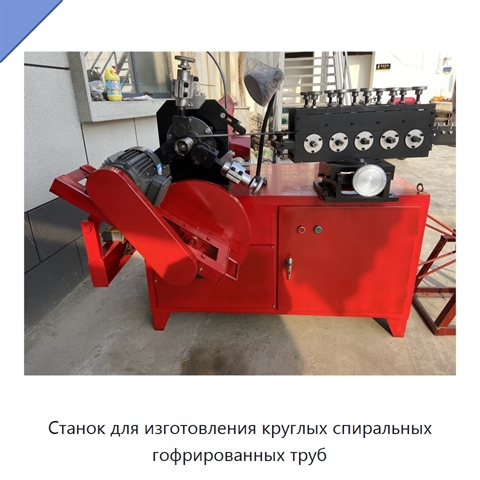

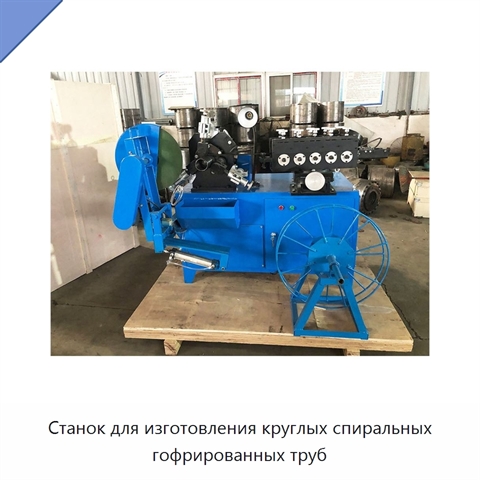

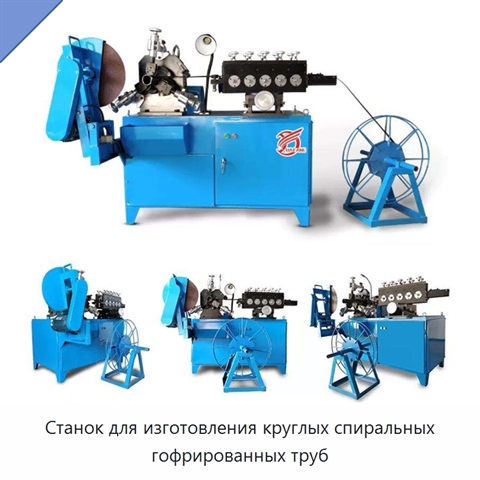

Станок для изготовления круглых спиральных гофрированных труб

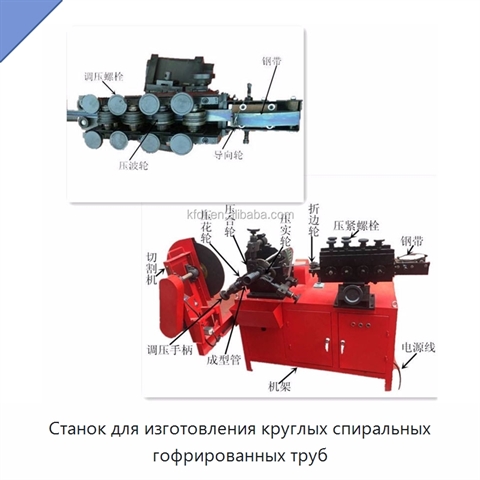

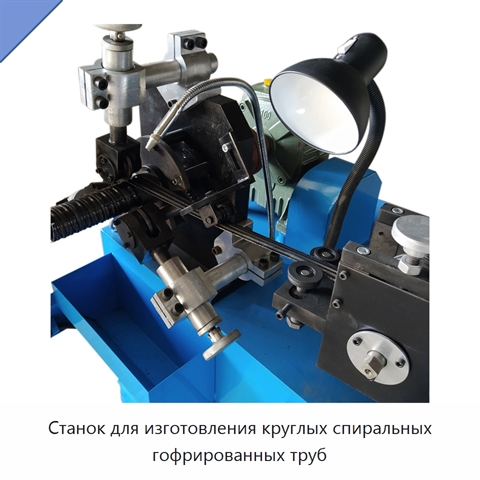

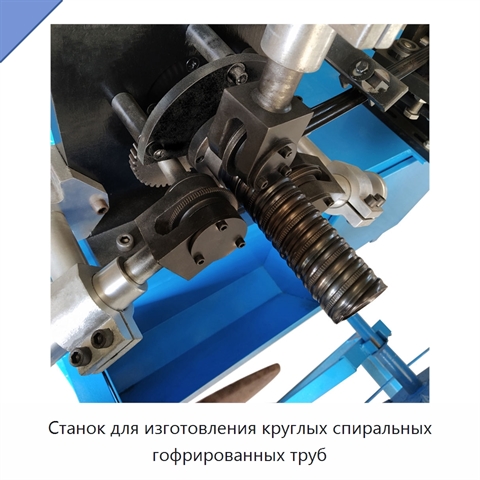

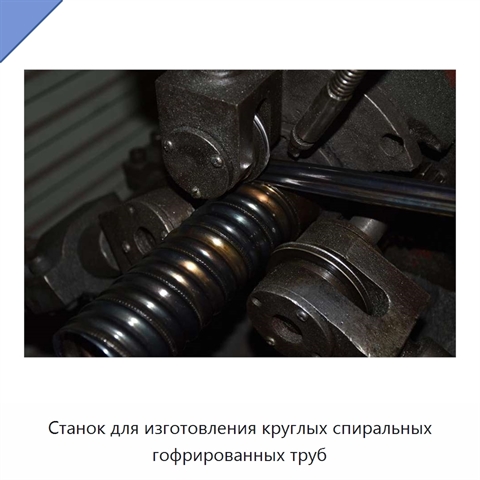

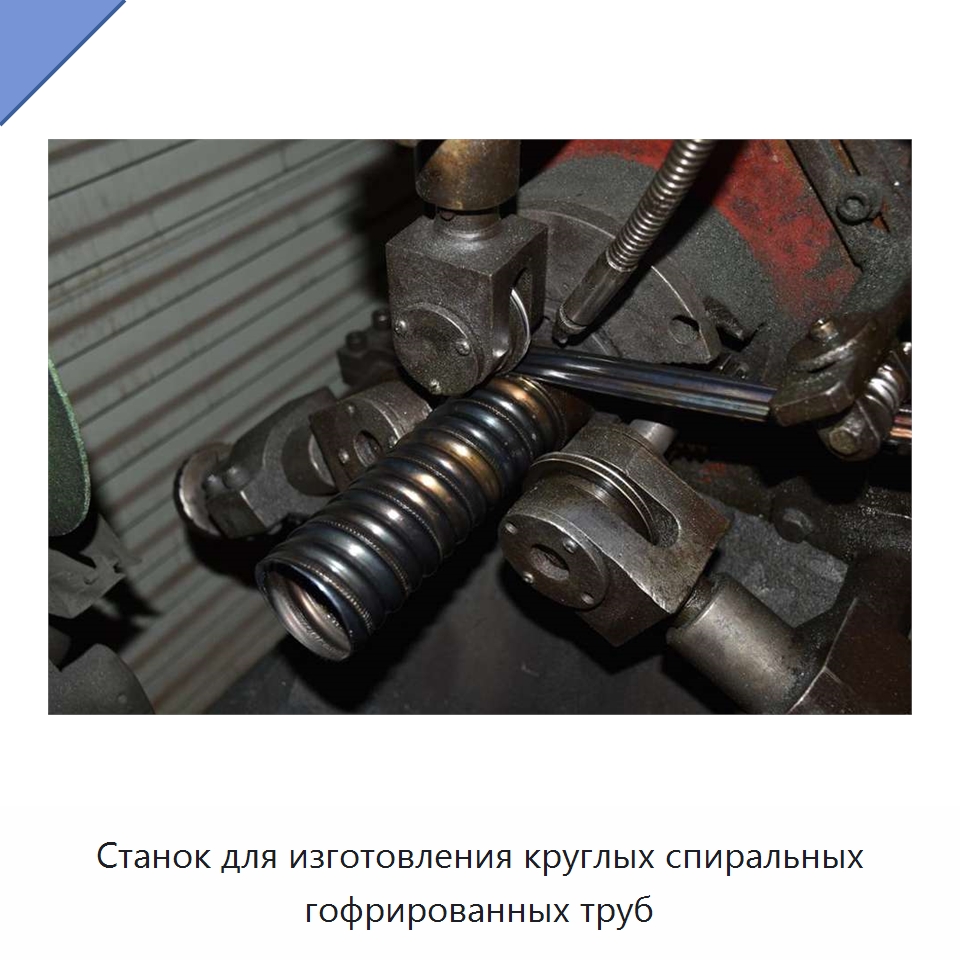

Станок формует спиральные гофрированные трубы и металлические гофрированные оболочки для резервируемых отверстий в предварительно напряжённом бетоне. Исходным материалом служит рулон оцинкованной или холоднокатаной стали. Стальная полоса толщиной 0,23–0,4 мм и шириной 36 мм проходит через ванну с латексным маслом и направляющее устройство. Четыре комплекта роликов создают двойную волну с полукруглым профилем: левая кромка загибается вверх, а правая — вниз. Фланцевый ролик прижимает кромки, прямозубый тиснильный ролик обеспечивает их двустороннее зацепление, а уплотняющий ролик обжимает соединение с образованием плотно замкнутой гофрированной трубы. Привод с бесступенчатым регулированием вращает шпиндель приводного вала; косозубая шестерня на шпинделе входит в зацепление с двумя прямозубыми шестернями. Непрерывная навивка продолжается до получения требуемой длины. Когда передний конец трубы касается концевого выключателя, главный двигатель автоматически останавливается, после чего резак отделяет готовую трубу. Скорость производства составляет 1–5 м/мин, мощность — 3 кВт, напряжение — 220 В или 380 В, габаритные размеры — 1100 × 800 × 1400 мм. Станок рассчитан на изготовление круглых труб и может эксплуатироваться на строительной площадке или в заводских условиях.
