Артикул: 119-161
Модель: СЯЯИ-972
Секция: Дополнительная

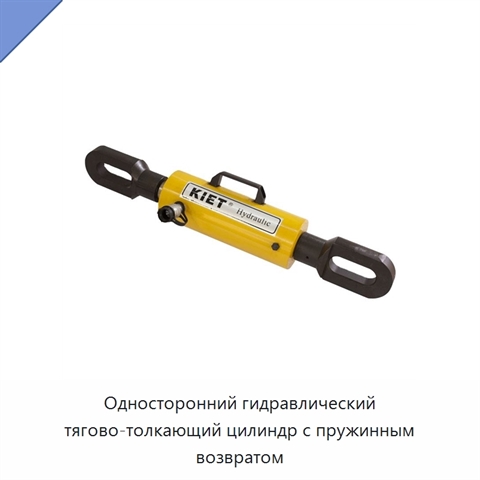

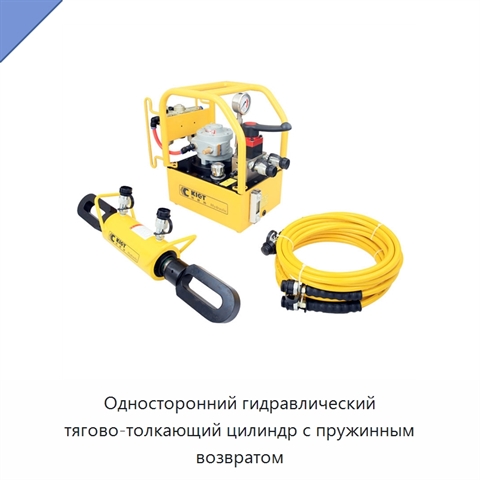

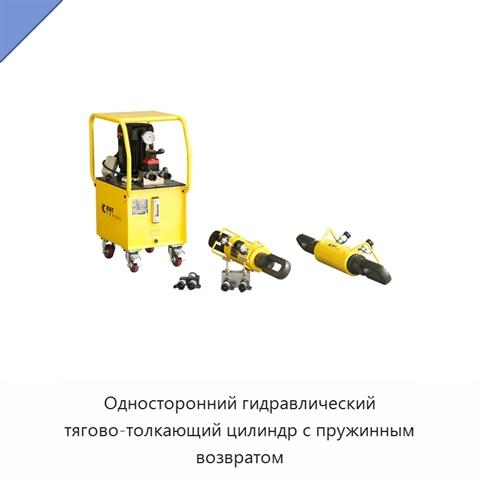

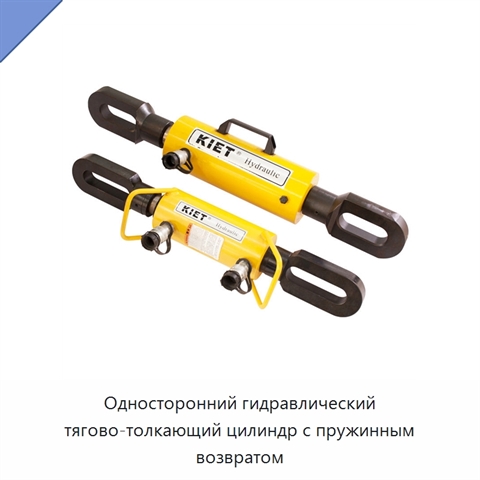

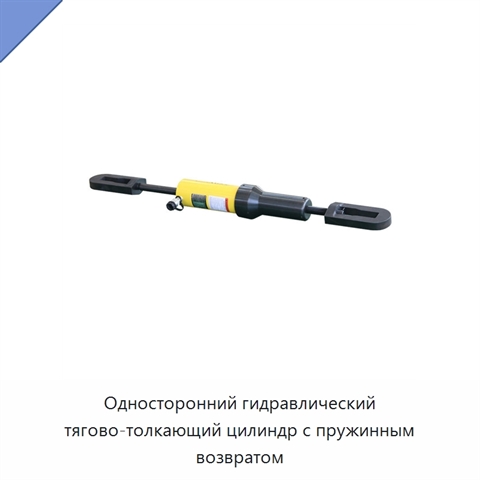

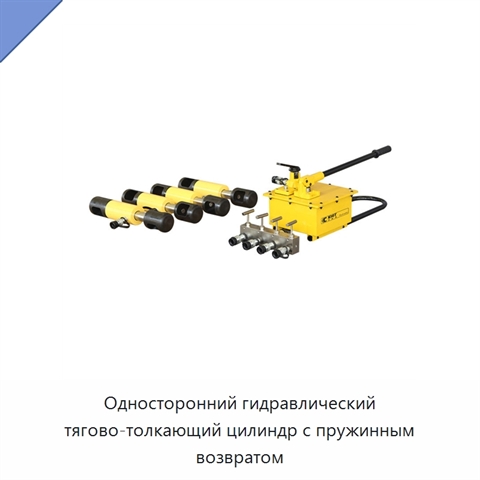

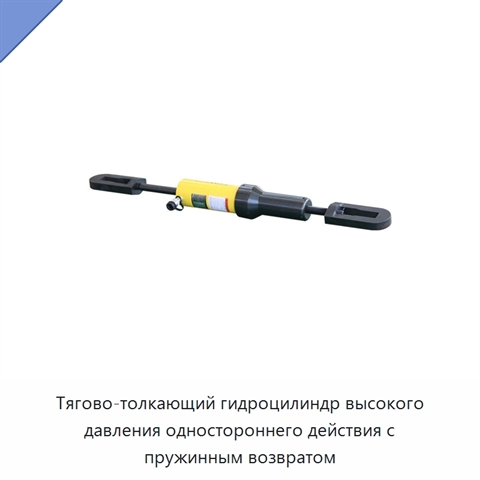

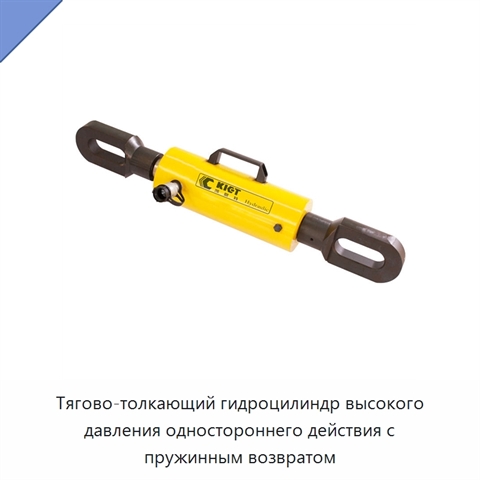

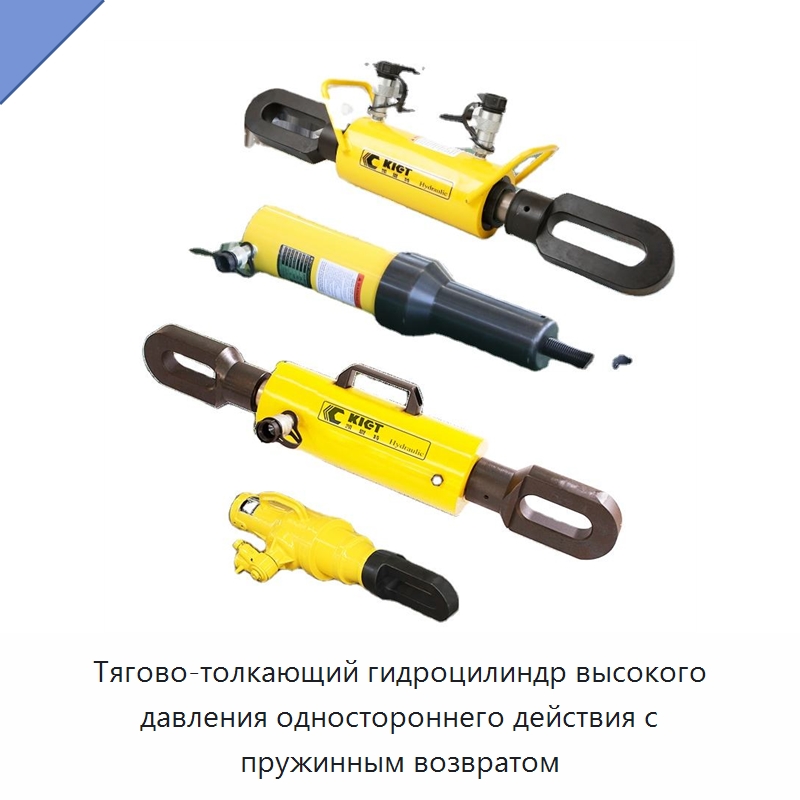

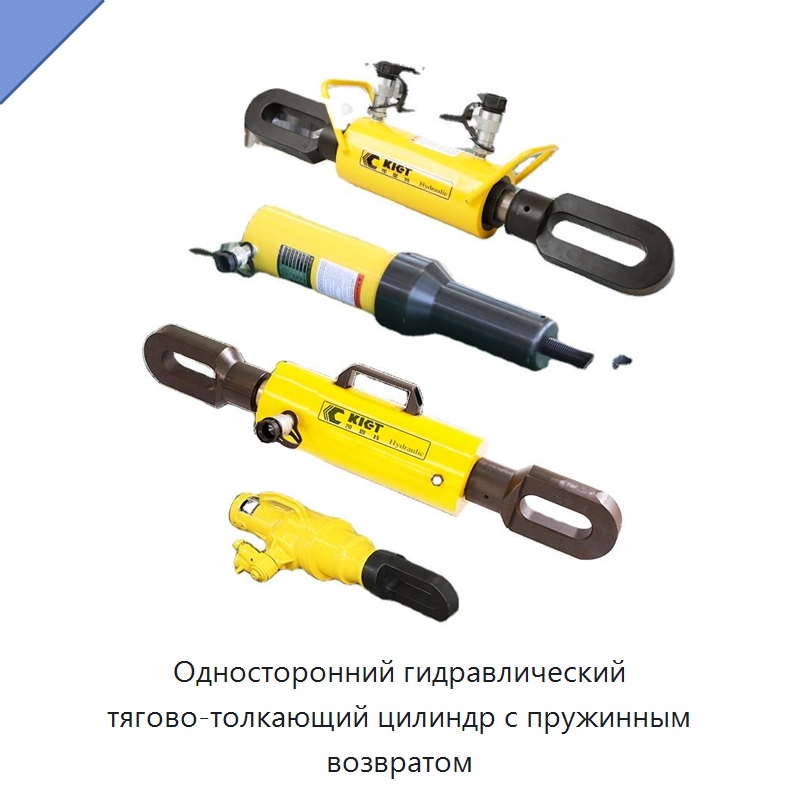

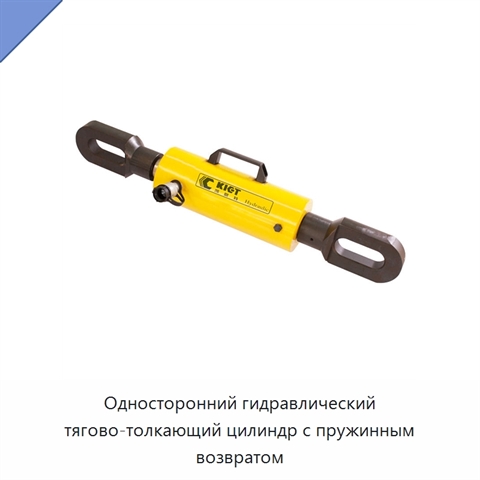

Односторонний гидравлический тягово-толкающий цилиндр с пружинным возвратом
Односторонний гидравлический тягово-толкающий цилиндр оснащён пружинным возвратом. Материалы исполнения — нержавеющая и легированная сталь. Ограничитель хода плунжера и защита от его выброса предотвращают чрезмерное выдвижение. Плунжеры имеют твёрдое хромовое покрытие, а наружная поверхность покрыта запечённой эмалью для повышения коррозионной стойкости. Скребковое уплотнение и грязесъёмник уменьшают попадание загрязнений и продлевают срок службы цилиндра; шток защищён резиновым сильфоном. Для подключения используется муфта 3/8"-18 NPT, в комплект также входит пылезащитный колпачок. Соединительные звенья выполнены сменными. Максимальное рабочее давление составляет 70 МПа. Номинальная грузоподъёмность исполнений составляет 2.5, 5, 10, 30 или 50 т, что соответствует 24, 51, 105, 326 или 505 кН. Ход составляет 127, 140, 151, 155 или 152 мм, закрытая высота — 264, 301, 289, 587, 541, 1085 или 719 мм, наружный диаметр — 48, 57, 85, 136 или 140 мм. Объём масла составляет 45, 101, 228, 227, 722 или 1155 см³, масса вариантов — 1.8, 4.5, 9.5, 15.9, 13.2, 48.1 или 53.5 кг. Максимальная высота составляет 719 мм.
Задать вопрос Искать на Baidu
Какую задачу решает гидравлический тягово-толкающий цилиндр

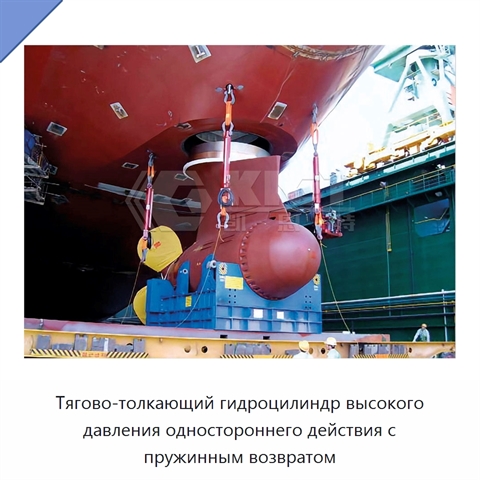

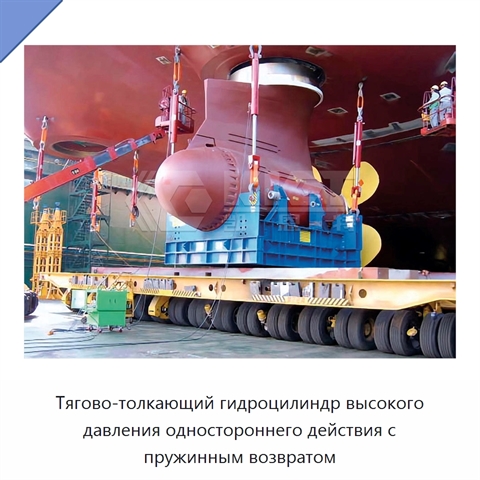

Односторонний гидравлический тягово-толкающий цилиндр применяется в судостроении при подъёме для монтажа гребного винта, натяжении мачты и сгибании стального листа для сварки.
Характеристики СЯЯИ-972
Модель (по базе 91Т)СЯЯИ-972
Материалнержавеющая сталь, легированная сталь
Максимальная высота719 мм
Источник питаниягидравлический
Типгидравлический домкрат
Внешний диаметр48; 57; 85; 136; 140 мм
Гидравлическое соединениемуфта 3/8"-18 NPT
Закрытая высота264; 301; 289; 587; 541; 1085; 719 мм
Защита соединенияпылезащитный колпачок
Конструкция плунжераконструкция с ограничителем хода плунжера
Максимальное рабочее давление70 МПа
Масса1.8; 4.5; 9.5; 15.9; 13.2; 48.1; 53.5 кг, 1.8; 4.5; 9.5; 13.2; 15.9; 48.1; 53.5 кг
Номинальная грузоподъемность2.5; 5; 10; 30; 50 т, 2.5 т (24 кН); 5 т (51 кН); 10 т (105 кН); 30 т (326 кН); 50 т (505 кН)
Объём масла45; 101; 228; 227; 722; 1155 см³
Покрытиеплунжеры с твёрдым хромовым покрытием; покрытие из запечённой эмали
Принцип действиятолкание и тяга
Уплотнениескребковое уплотнение
Ход127; 140; 151; 155; 152 мм
Гидравлический тягово-толкающий цилиндр изготавливается в различных исполнениях, типоразмерах и комплектациях. Технические характеристики СЯЯИ-972 могут быть изменены под требования заказчика.
Дата последней проверки актуальности информации: 31.07.26
Производитель и характеристики проверены.
