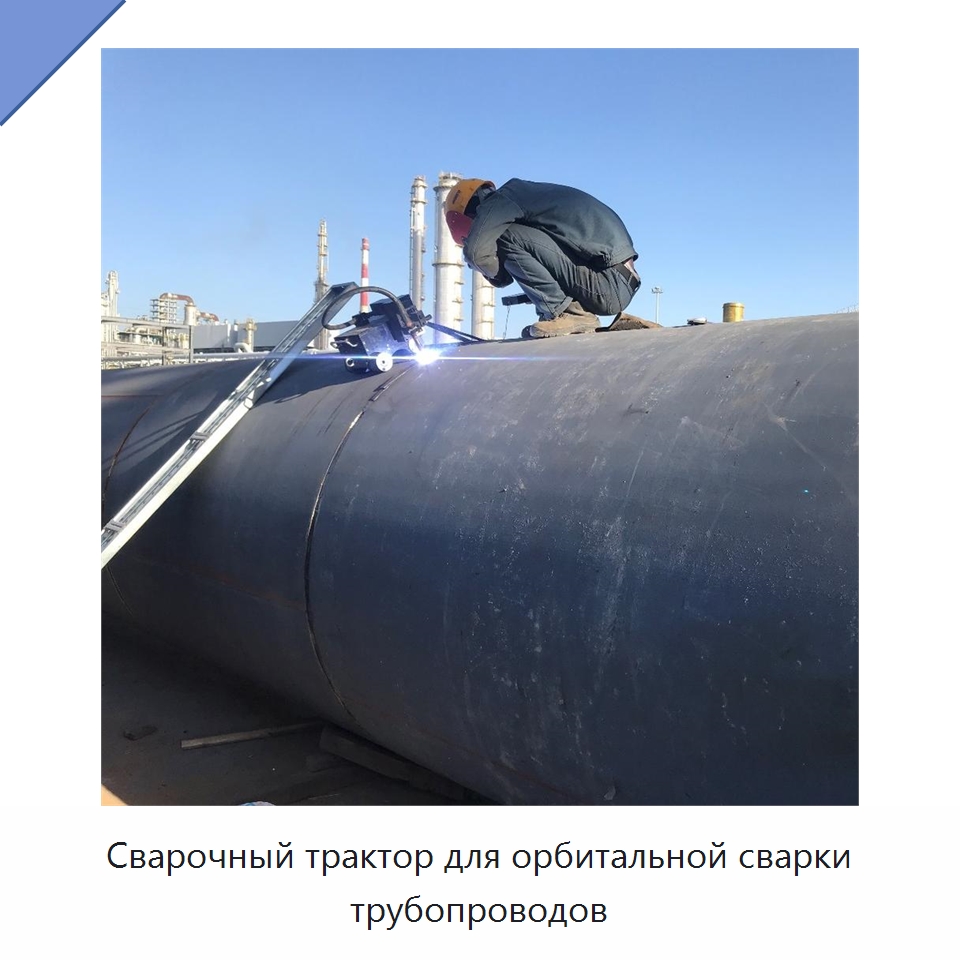

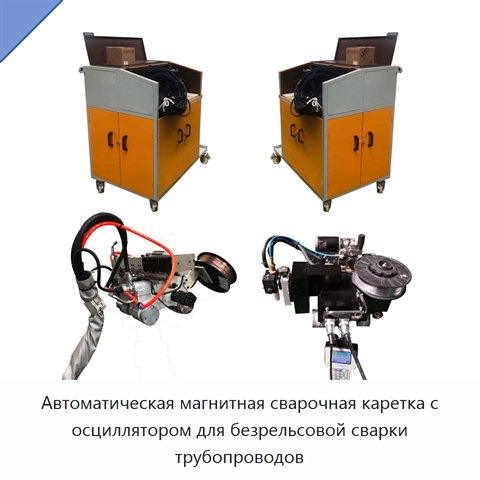

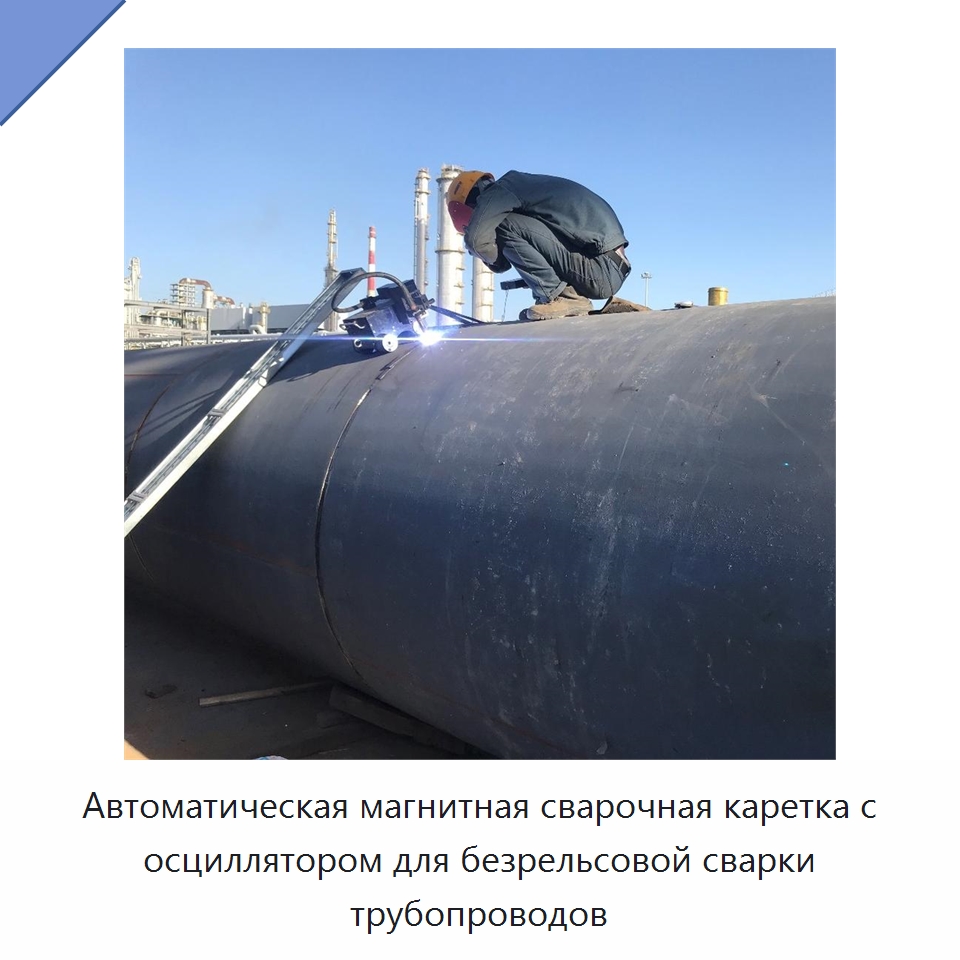

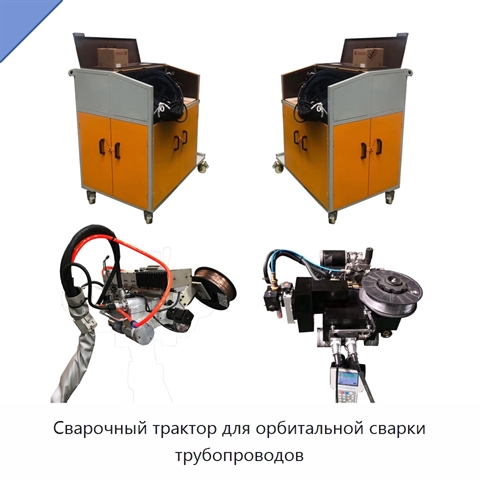

Автоматическая магнитная сварочная каретка с осциллятором для безрельсовой сварки трубопроводов

Автоматическая магнитная сварочная каретка предназначена для сварки внутренних и наружных стенок трубопроводов. Она перемещается по криволинейной поверхности заготовки без направляющих рельсов. Ходовая часть оснащена четырёхколёсным приводом и магнитными колёсами, а постоянный магнит препятствует отклонению каретки от сварного шва. Механизм колебаний формирует более широкий сварной валик за один проход. Скорость и размах колебаний, положение центра и время задержки с обеих сторон регулируются. Скорость колебаний составляет 0–10 об/мин, диапазон колебаний — 0–±10°, время задержки в левом и правом положениях — 0–2 с, диапазон смещения центра — 0–±8°. Частота вращения двигателя механизма колебаний составляет 18 об/мин. Положение сварочной горелки регулируется вверх-вниз и вперёд-назад в пределах 85 мм, диапазон регулировки рабочего угла составляет 360°. Скорость перемещения каретки составляет 0–700 мм/мин, а диапазон регулировки скорости на органах управления — 0–1000 мм/мин. Предусмотрены пуск и остановка движения, выбор направления, ручная подача проволоки, регулировка сварочного тока и напряжения, а также выбор движения со сваркой или без неё. Питание каретки осуществляется переменным током 220 В. Габариты каретки (Ш×Д×В) — 240×330×310 мм, масса вместе с механизмом колебаний — 16 кг.
