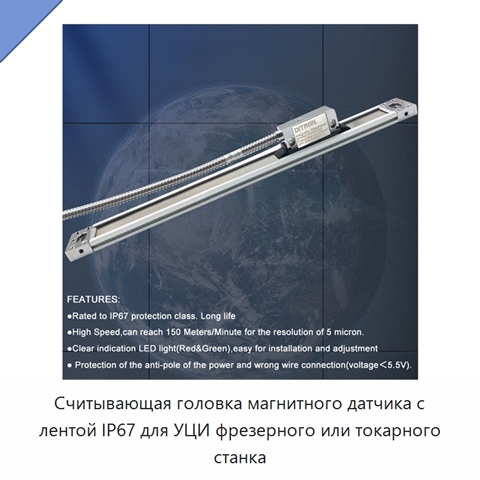

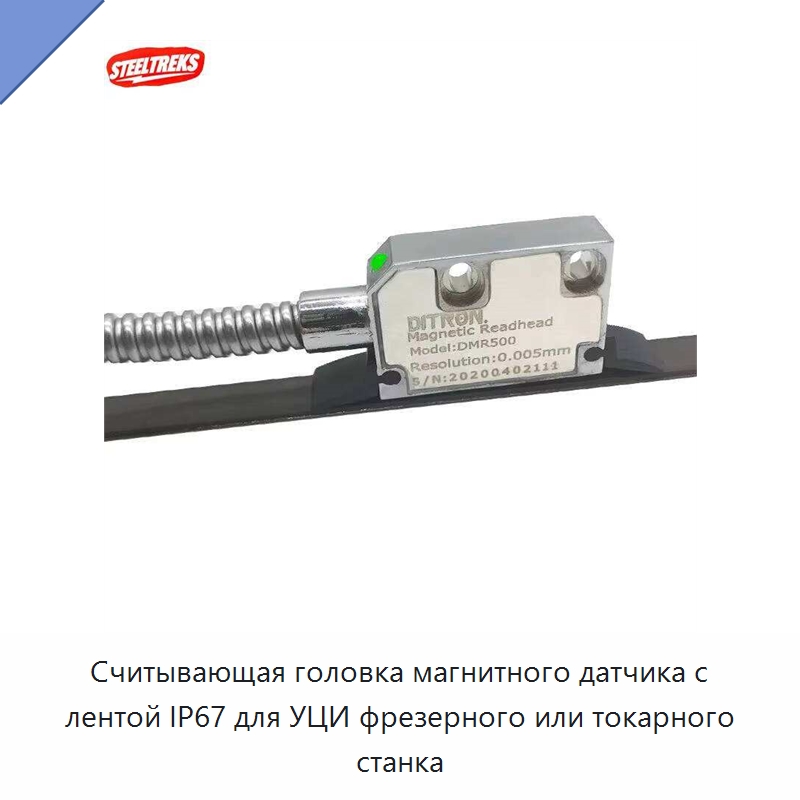

Считывающая головка магнитного датчика с лентой IP67 для УЦИ фрезерного или токарного станка

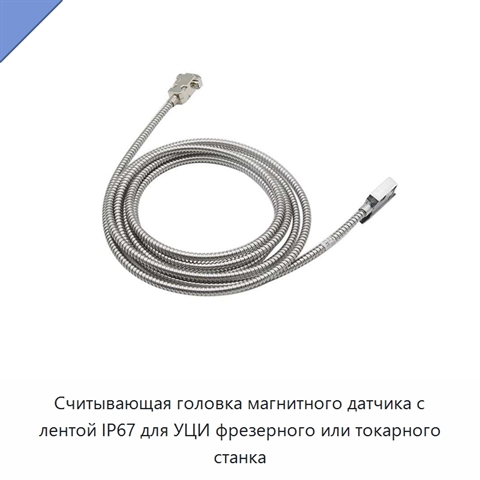

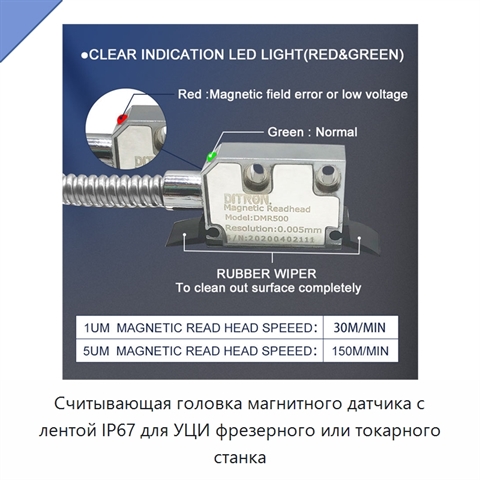

Считывающая головка магнитного датчика работает совместно с магнитной лентой в составе комплекта цифровой индикации для фрезерного или токарного станка. Напряжение питания составляет от 4,7 до 7,5 В, потребляемый ток — 35 мА. Защита от обратной полярности и перенапряжения действует в диапазоне от −20 до +20 В; также предусмотрена защита от ошибочного подключения. Выходной сигнал — ТТЛ, уровень сигнала — 0,5 В при токе 20 мА. Падение напряжения в кабеле составляет примерно 4,8 мВ/м без нагрузки и примерно 12,5 мВ/м при нагрузке 120; максимальная длина кабеля — 200 м. Головка поддерживает разрешение 0,01, 0,005 или 0,001 мм, обеспечивает точность 0,02 мм/м и повторяемость 1 импульс. При разрешении 5 мкм максимальная скорость достигает 150 м/мин. Монтажный зазор между головкой и лентой может составлять до 3 мм. Автоматическая регулировка усиления снижает требования к установке. Степень защиты — IP67. Рабочая температура находится в диапазоне от −10 до +80 °C, температура хранения — от −40 до +85 °C. Красно-зелёный светодиодный индикатор облегчает установку и регулировку. При ходе 200 мм расчётная общая длина составляет 319 мм или 316 мм.

Наименование производителя

Steeltreks Hardware Hand Tools High Precision IP67 Scale Sensor Read Head with Magnetic Tape for Milling /lathe Machine Dro Kit
