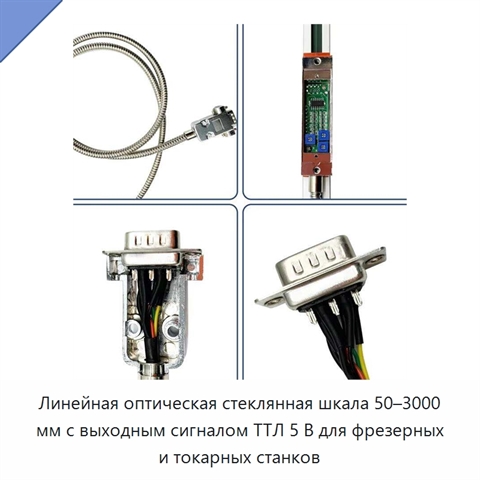

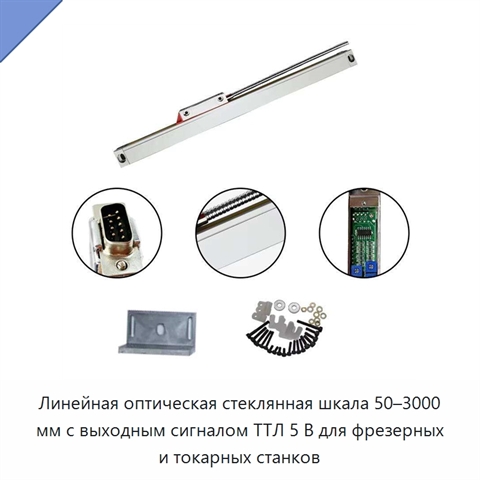

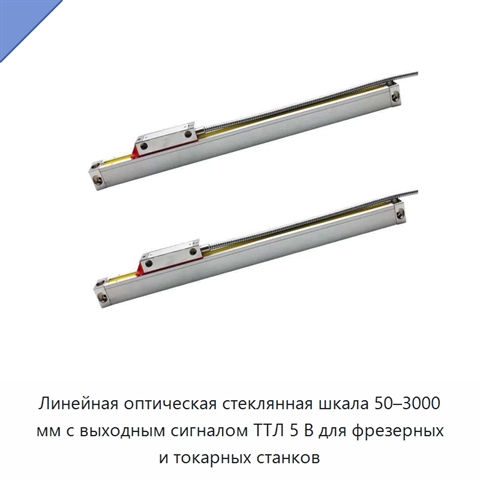

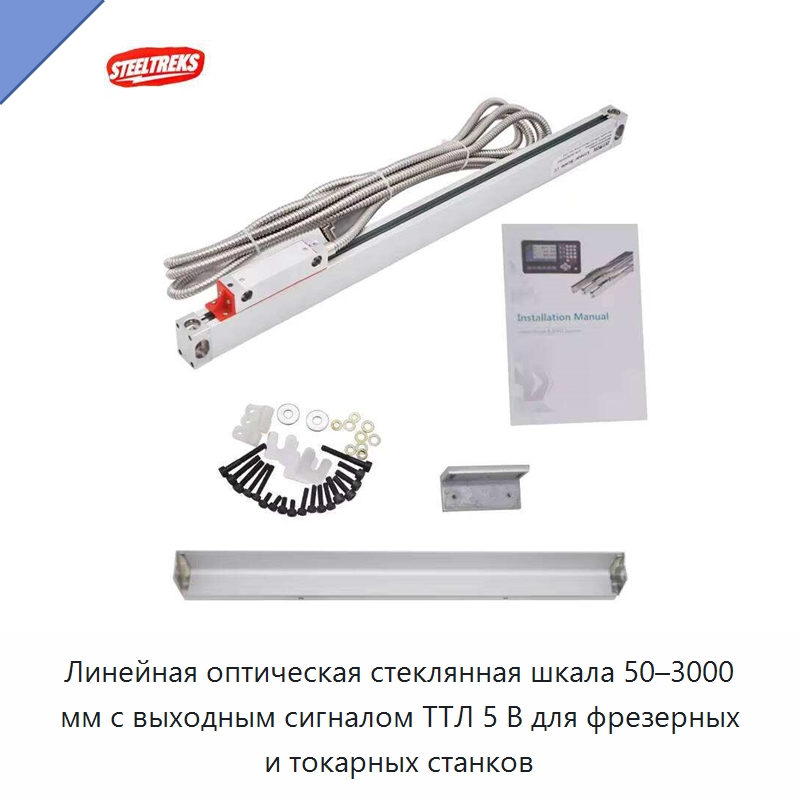

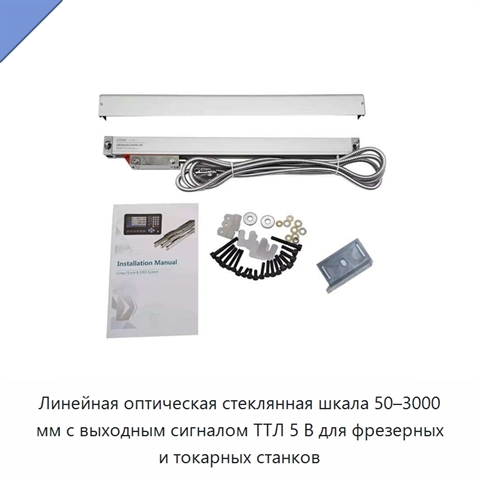

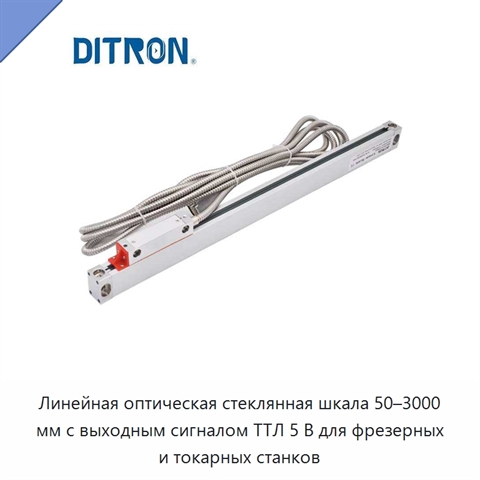

Линейная оптическая стеклянная шкала 50–3000 мм с выходным сигналом ТТЛ 5 В для фрезерных и токарных станков

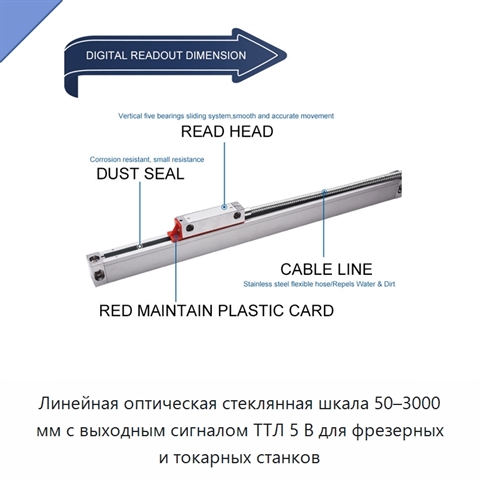

Линейная оптическая стеклянная шкала предназначена для систем цифровой индикации на универсальных, фрезерных и токарных станках. Измерительный элемент представляет собой стеклянную шкалу с оптической решёткой; конструкция включает шарикоподшипниковую каретку и защитное резиновое уплотнение. Измерительная длина находится в пределах 50–3000 мм. Доступны три размерных исполнения: 50–600 мм для поперечного суппорта токарного станка по оси X, 50–1100 мм для большинства станков и 1100–3000 мм для станков с увеличенной длиной хода. Разрешение составляет 0,1; 0,5; 1; 5 или 10 мкм, а точность — 3; 5 или 10 мкм/м. Выходной сигнал шкалы — ТТЛ, 5 В. Максимальная скорость перемещения составляет 60 м/мин, опорные точки расположены через каждые 50 мм. Рабочая температура находится в диапазоне от −10 до +60 °C. Поперечное сечение корпуса в зависимости от исполнения составляет 18 × 23, 20,5 × 31 или 27 × 44 мм.
